風光儲能實訓臺,電葫蘆電氣實訓裝置

一、項目概述

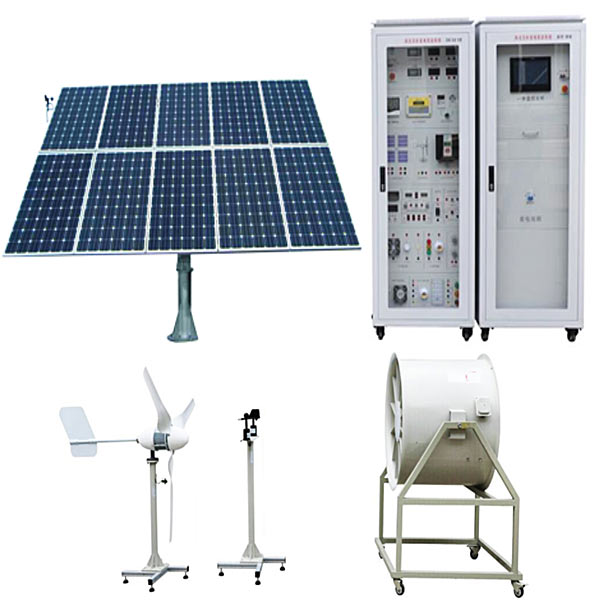

本系統為科研創新理念與實驗、實訓型相結合的集風力發電，光伏發電、數據采集等多元化“風、光、混合新能源實驗實訓系統”。
系統由風力發電機組、太陽能電池組、追日系統、風力及光伏控制系統主控系統組成的微網發電系統。
其工作原理是風力、光伏發電系統發電，并由磷酸鐵鋰電池儲能，DC/AC逆變成交流電，其系統本身作為一個小型的變、送電站、驅動交流充電樁或其它供電設備。
系統會根據既定策略運行，用電低谷時段通過光伏發電或者風力發電向儲能系統充電，當夜晚光伏能量不足或無風情況下從電網取電來補充儲能電池的電量差，在電網用電高峰時段再將蓄電池電能經變流系統持續向電網送電，形成峰谷補償效能，系統可以自動運行，也可自定義時段運行或者通過本地計算機制定運行策略，方便管理。

①　24KWH儲能池及BMS管理系統
②　光伏控制系統
③　風力控制系統
④　50kw微網儲能雙向變流器（含STS 、DC/DC變換器）
⑤　配置微網能量管理EMS及監控軟件
⑥　配置綜合交流配電的電能質量檢測機柜
1.1系統拓撲圖
1.2  功能特點
u整套系統的各個模塊預留了CAN\RS485\RS232\USB\TCPIP通訊接口，可以通過該通訊接口對系統中各個模塊進行監控，便于未來項目開發使用。
Ø 系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀；
Ø 系統DC-AC并網同步電源，采用高頻脈沖調制技術，具有小體積、高效率及高功率因數輸出；
Ø 系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態；
Ø 系統上的離網電源可以為用戶提供交流110V/220V/380V純正弦波交流電能；
Ø 實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染；

風光儲能實訓臺,電葫蘆電氣實訓裝置

一、概述

“電動葫蘆電氣技能實訓考核裝置（半實物）”是在原“電動葫蘆電氣技能實訓考核裝置”的基礎上又進一步改進和提升，它增加了CD1型電動葫蘆仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀，。本裝置適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

二、產品特點

1．CD1型電動葫蘆半實物仿真模型是參照實際CD1型電動葫蘆的功能，并按一定尺寸比例縮小而設計的；

2．本套裝置電氣部分的操作，能實現CD1型電動葫蘆各種運動，它包括：吊鉤的升降，葫蘆裝置的平移。

3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；

4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同的；

5．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。

三、實訓項目

1．熟悉常用低壓電器的機構、原理

2．電路線路分析

3．通過觀察模型的運動，了解實際運動

4．通過測量找出線路中的故障點，對故障排除

5．設置故障點，作為維修電工的技能考核裝置

四、故障設置

1、吊鉤啟動失效。

2、吊鉤能啟動外，其它控制均失效。

3、吊鉤上升控制失效。

4、吊鉤下降控制失效。

5、平移機構控制失效。

可設置不少于12個故障。
