風力光伏微電網實訓臺,電拖技能考核實訓臺

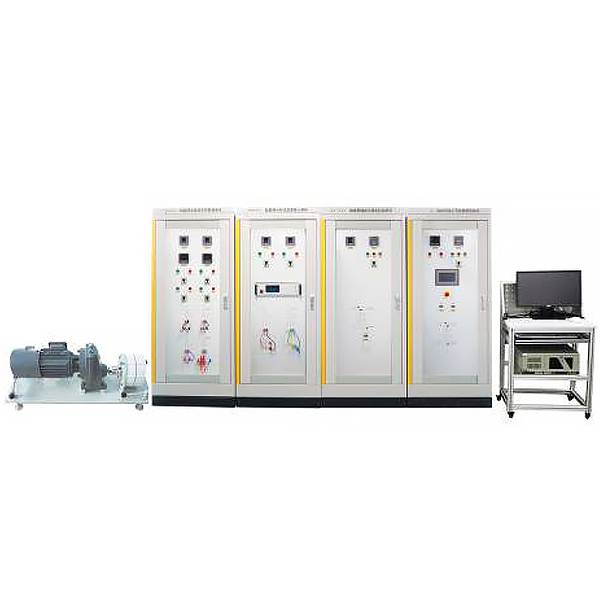

智能微電網實訓實驗系統由模擬風力發電單元、太陽能光伏發電單元、微電網接入與能量管理屏柜、微電網儲能與穩定控制屏柜、微電網分布式能源接入屏柜、微電網交直流負荷管理屏柜、微電網監控平臺等組成。
1、模擬風力發電單元
模擬風力發電單元由永磁風力發電機組、拖動異步電機、發電機支架、電機電纜、風速模擬單元等組成。風力發電機采用永磁水平軸風力發電機，通過異步變頻電機進行拖動，可模擬發電機在不同風速狀況下的發電情況。
2、太陽能光伏發電單元
由光伏模擬器組成，模擬光伏板的各種特征。
3、微電網接入與能量管理屏柜
微電網接入與能量管理屏柜由西門子plc、微電網能量管理系統(EMS)、工業以太網交換機、交流浪涌保護器、交流接觸器、塑殼斷路器、單相雙向計量?jī)x表、低壓線路保護器、電流互感器、組態觸摸屏、急停按鈕、指示燈、繼電器、開關電源、復位開關、轉換開關、微斷、測試端子、電力電纜、通訊電纜、接線端子、測試端子等組成。主要完成微電網與大電網能量交互的控制、計量與保護，同時通過能量管理系統對微電網儲能、分布式發電、交直流負荷等進行能量管理與調度，實現微電網平滑穩定、經濟高效運行。
4、微電網儲能與穩定控制屏柜
微電網儲能與穩定控制屏柜由雙向儲能變流器、切換開關、儲能蓄電池組、電池監測系統、直流功率計量?jī)x表、低壓線路保護器、電流互感器、分流器、交流接觸器、指示燈、繼電器、復位開關、轉換開關、電力電纜、通訊電纜、接線端子、測試端子等組成。主要完成對微電網儲能的充放電管理、實現微電網直流母線與交流母線的雙向變流、提供隔離微電網與市電電網的PCC節點。

風力光伏微電網實訓臺,電拖技能考核實訓臺

為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展plc與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

一、特點：

1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、外形尺寸：1100×700×1400（mm）

三、裝置配備

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。

1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
