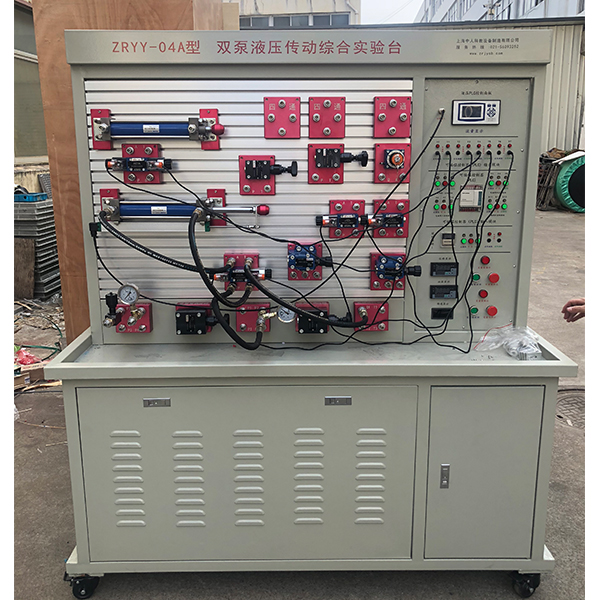

雙泵組液壓實訓裝置,液壓泵閥性能測試實訓裝置

工業型液壓綜合實驗臺是根據現代教學特點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的力士樂技術的液壓元件和獨特的模塊化，構成了插接方便的系統組合，滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。
一、主要特點:
1.系統全部采用標準的工業液壓元器件，使用安全可靠，貼近工業化。
2.快速可靠的連接方式，特殊的密封接口，保證實驗組裝方便快捷，拆接不漏油，清潔干凈。
3.精確的測量儀器，方便的測量方式，使用簡單，測量精確可靠。
4.采用可編控制器（plc）與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。
①液壓傳動基本回路實驗：
1.溢流閥調壓回路
2.減壓閥的減壓回路
3.換向閥的卸荷回路
4.先導式溢流閥的卸荷回路
5.節流閥進油節流調速回路
6.節流閥回油節流調速回路
7.調速閥進油節流調速回路
8.調速閥回油節流調速回路
9.節流閥變壓節流調速回路
10.調速閥變壓節流調速回路
11.電氣行程開關順序動作回路
12.用PLC控制液壓回路和系統
②可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。
1、PLC的指令編程，梯形圖編程的學習
2、PLC編程軟件的學習及使用
3、PLC與計算機的通，在線調試、監控
4、PLC對液壓傳動控制的優化

雙泵組液壓實訓裝置,液壓泵閥性能測試實訓裝置

實驗臺概述及特點
1、實驗臺架整體采用2mm冷軋鋼板靜電噴塑制作而成，實驗臺下部帶有元件柜，可放置實驗元件及工具，整體美觀、大方；實驗臺底部安裝有4只萬向腳輪，可在方便移動。
2、實驗臺立式布置，實驗臺模塊化設計，通用實驗板“U” 溝槽形式 ， 操作簡單方便,具有良好的擴展性。
3、所有液壓元件帶鋁合金型材底板，實驗管路采用固定式，管路在背面以銅管固定連接，安裝牢固，安全可靠，壓力及流量在實驗臺正面調整，
4 、系統全部采用標準的工業用液壓元件，使用安全可靠，真正工業化。所有液壓閥均采用國際先進的力士樂技術液壓元件，性能參數完全符合工業應用標準；
5 、具有多樣化的實驗控制方式。實驗回路具有機械控制、傳統的繼電器控制、，能讓實驗者全方位、多層次的深入了解液壓系統的控制多樣化，以鍛煉學生的靈活應用能力；
6 、水平臺面安裝有兩只對頂加載油缸，剛性好、實驗精度高;可實現雙油缸對頂，臺面部分焊接有10mm厚加載板，實驗時保證臺面不變形。
7 、配備先進的高精度測量儀器，如高穩定性的數據測量儀器等；
8 、實驗臺設集油裝置，避免油液外漏
9 、液壓站的泵源為定量泵供油，置于實驗臺底部，同時可進行定量泵的性能測試

10 、實驗臺配詳細的實驗操作與說明書、實驗指導書，貼近教學教材及實際。

11、液壓氣壓傳動設計與控制虛擬仿真軟件
