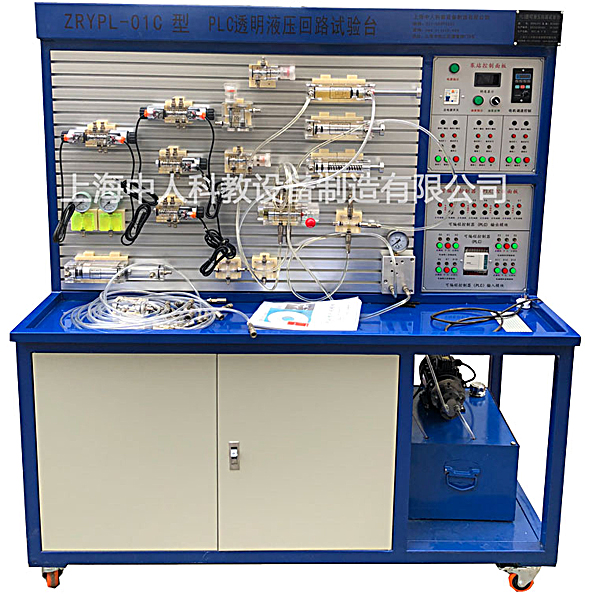

透明液壓實驗裝置,沖壓模具設計實訓裝置

一、產品簡介

為了盡快的適應各個領域的發展，培養出大理的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功透明液壓傳動演示系統。
各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
本產品參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。

二、主要技術參數

1、電源：AC220V  50Hz
2、直流電源：輸入AC220V  輸出DC24V/2A
3、可編程控制器：三菱FX1S－20MR主機 ；12輸入  8輸出（繼電器輸出方式）
4、液壓實訓油泵電機功率：250W  配有專用的電機調速器；調速范圍：0－1700r/min；外型尺寸：530mm×350mm×450mm
5、實訓工作時離液壓實訓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：DC24V   吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1700mm

透明液壓實驗裝置,沖壓模具設計實訓裝置

一、概述
本公司研制開發，集設計、測試、創新于一體的多媒體綜合實驗設備，適用于《沖壓模具設計與制造》、《沖模設計應用實例》等課程?！稕_壓模具設計與制造》是模具設計與制造專業的一門主干專業技術課。本課程是以教育部高教司《關于加強高職高專人才培養工作的若干意見》等文件對高職高專人才培養的要求為指導思想。以培養學生從事沖壓模具設計與制造工作能力為核心，將沖壓成形加工原理、沖壓設備、沖壓工藝、沖模設計與沖模制造有機融合，采用多種素材和媒體手段，系統地分析了各類沖壓工序的成形規律、成形工藝設計與模具設計。重點講述典型沖模（沖裁模、彎曲模、拉深模）的設計與制造，適度介紹了多工位級進模設計與制造。實驗裝置采用沖壓模具設計多媒體軟件用電腦動畫語音演示模具結構功能和原理，同時配合實物模具模型；科源多媒體軟件包含32件沖壓模具動畫內容；實驗裝置采用32件模型和32塊說明模塊板供學生使用；模型和模塊板可隨課程內容需要進行更換操作。
二、產品特點
1、沖壓模具示教臺采用P4電腦主機一臺、17寸顯示器一臺、鼠標、鍵盤各一個。
2、利用沖壓模具設計多媒體軟件界面，用動畫生動演示模具結構功能和原理、并且采用語音講解各種模具學,生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析模具結構和運動方式，培養看圖識圖分析能力。
4、利用實物模具模型讓學生深入了解模具組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用32件沖壓模具模型和32塊文字圖表板，分別介紹各種塑料模具的功能和結構及用途與作用。
6、本裝置采用組件式結構，更換文字圖表板和模具模型便捷，如需擴展功能或開發新實驗，只需添加文字圖表板和模型即可，永不淘汰。
三、主要技術參數
1、工作電源:單相220V交流電源。
2、結構:實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境:溫度-100-+400C。
4、整機功耗:＜0.5KW
5、實驗臺外形尺寸:1600×750×1750mm
