機械系統綜合實訓裝置,數電學習實驗臺

該設備主要為機械基礎實驗室機械設計類綜合實驗而設置。機械性能實驗項目由于局限于了解在特定的機械傳動的某一部分功能，因而無法讓學生全面地了解機械性能參數在實際機械系統中的變化和聯系，無法讓學生對機械系統的整體設計和性能產生綜合性、創新性的思維。從系統角度了解機械傳動、聯接的功能和設計原理成為該類實驗發展的趨勢。該實驗臺以達到此目的為設計思路，通過可組合多負載的機械系統，向學生展示了典型機械結構的機械性能參數隨實際工作情況變化而變化的過程，為學生研究分析機械性能參數提供了平臺。同時該實驗臺以先進的測試技術和計算機分析技術為表達手段，為啟迪學生的思維提供了重要的方法。
該實驗系統在以往的傳統驗正型實驗基礎上開發而成綜合了：
1.帶傳動實驗；
2.液體動壓滑動軸承；
3.螺栓組聯接；
4.鏈傳動速度波動效應；
5.動力學速度波動調節；
6.動態變負載螺栓聯接實驗。
該實驗系統不但可以單獨完成某項實驗還可以同時完成幾個實驗，總體結構采用移動柜式，方便整個設備室內布置而且可大大節約實驗空間及時間。

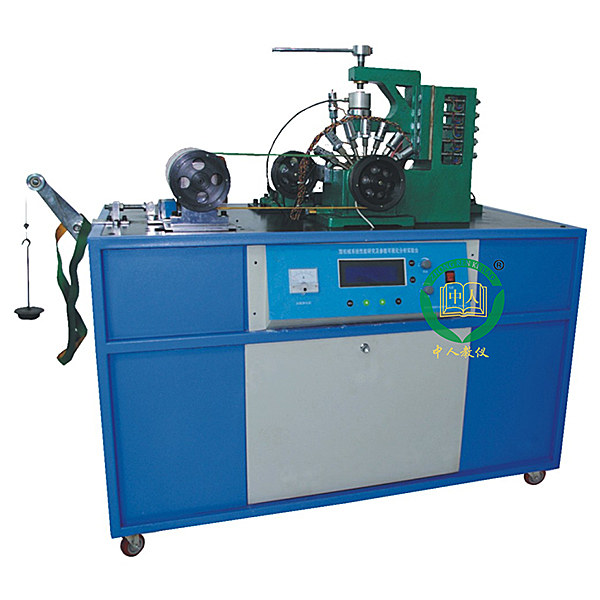

實驗臺機械系統均裝在實驗臺的平板上，其中一臺可水平移動的直流電機作為系統驅動，通過第一級皮帶傳動帶動負載和后面的多級傳動。另一級傳動可安裝帶或鏈傳動（以驅動變載裝置），中間增加可操縱元件——電磁離合器，從而達到充分拓寬學生的設計視野，靜態螺栓組聯接加載采用螺紋加載方式，加載力可通過荷重傳感器直接測得。在整個實驗臺機械系統中，第一級傳動為平帶傳動，第二級傳動可采用三角帶或鏈傳動，帶傳動實驗采用工業用磁粉加載器加載，因此該系統是一個有多級負載模式、多級傳動的系統。

機械系統綜合實訓裝置,數電學習實驗臺

產品介紹：

數字電路學習機,主機提供了多種信號源;正面印刷字符連線,反面按裝元器件,所有信號源頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用優質產品,使整機的品質得到提高。由于元器件都裝于背面,從而能有效的降低和避免人為損壞的可能,本機特點：使用方便,耐用,實驗項目靈活,可方便做數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。

一、系統組成

（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。

（2）電源 ：交流輸入：220V±10% ，50HZ ，電源開關帶有LED燈指示

直流輸出：±12V/200mA 、 5V/2A

以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，內阻小于0.1歐姆。

（2）手動單脈沖電路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

（3）連續脈沖一組，輸出為TTL電平：

固定頻率脈沖源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）

（5）邏輯電平的輸入與顯示：

A、12位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。

B、12位由紅色LED及驅動電路組成的邏輯電平顯示電路。

（6）數碼管顯示：

A、4位由八段LED數碼管組成的BCD碼譯碼顯示電路；

B、1位八段LED數碼管，引腳全部引出，用于數碼管實驗。

（7）4路時序發生器及啟停控制電路。

（8）8芯、14芯、16芯、20芯、28芯等圓孔插座21只，可滿足各種IC芯片

（9）各阻值電位器4只。

 (10)元件區提供常用規格電阻電容30只，并提供兩組元件插座，可方便接插電阻，電容，二極管，三極管等元器件, 方便戶自由搭建電路。
