充電樁與充電實驗臺,模塊化電子設計實訓裝置

一、產品簡介

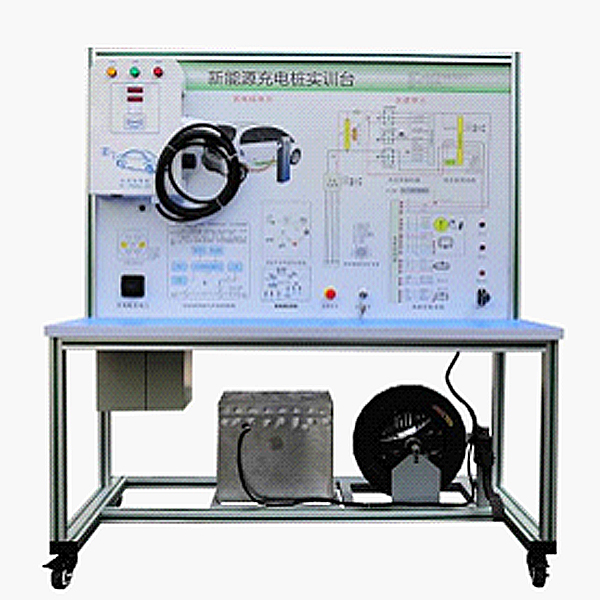

該設備完整展示了新能源汽車充電裝置系統,全面展示了充電樁的組成、結構、原理、操作及排故障。
配套國標充電槍與車載充電座,且安裝真實的驅動電動機運行負載。
二、功能特點
1.詳細的原理框圖展示，真實可操作運行的充電系統與電機驅動系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電與電機驅動系統的工作原理。
3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁分解組件，電機驅動系統組件，電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機與電池等模塊與操縱開關。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
8.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。

充電樁與充電實驗臺,模塊化電子設計實訓裝置

ZRSYX-MDZ模塊化電子設計創新實訓箱是針對電子設計應用的創新實訓而研發的一種完全模塊化的創新實訓箱。提供給學生的可以是一套完全獨立的完整的器件，由學生自己焊接組裝、調試，也可以是一套組裝好的具有專門功能的單片機或EDA應用小系統，學生可以自己寫程序，實現自己的功能，培養學生的動手能力、分析問題和解決問題的能力，為培養高素質的應用型人才打好扎實的基礎。
一、總體硬件組成和結構形式
1、由鋁木合金箱體、高性能線性電源（也可以USB取電）、基礎信號源、單片機實訓模塊接入區和單片機實訓模塊等組成。
2、實驗箱供電電源交流單相220V/50Hz。
二、詳細技術參數
1、基礎信號源
1）提供+5V/2A 電源，由三組4芯電源座輸出。
2）提供±12V/1A，由2組5芯電源插座輸出。
3）提供0～5V連續可調模擬量輸出1路，作為 A/D轉換的模擬量。
以上每路電源均設置短路、過流保護功能。
4）提供8路開關量輸入和輸出電路，輸入和輸出接口分別用8芯排線引出。
5）設置2位共陰或共陽數碼管，段碼用8芯排線引出，位碼用鍍金插孔引出。
6）提供二路帶消抖±單脈沖信號輸出。
7）設置1MHZ和500KHZ國定脈沖輸出。
8）設置IC-14集成電路插座一個，用于靈活擴展常用門電路。
9）設置高電平和低電平復位電路個一路。
10）設計有4相5線步進電機、5V直流電機及其驅動電路。
