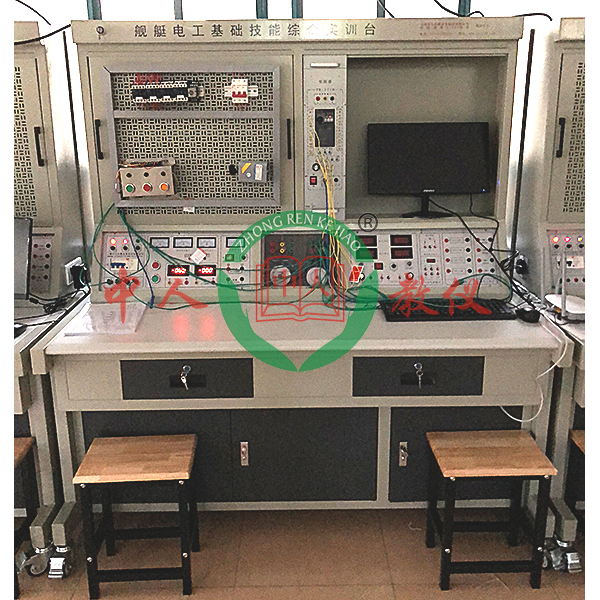

艦艇電工技能基礎綜合實驗裝置,DSP電機控制系統實訓臺

設備要求：

1、采用網孔板結構，增加元器件即可增加實訓內容，便于二次開發及功能擴展。

2、基于plc及變頻器的電氣控制實訓項目，配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。

技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

設備基本構成：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2、電源及參數：

2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。

2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。

3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。

4、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-2000mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出用0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。

艦艇電工技能基礎綜合實驗裝置,DSP電機控制系統實訓臺

1） 采用DSP開發板+電機驅動板+DSP外擴網口模塊+DSP外擴GPIO功能運用模塊+液晶觸控 顯示的組合操作平臺，方便用戶實現電機控制的一體化開發系統；

2） DSP端采用自主研發的28335實用板開發板，以現今主流TMS320F28335為核心，采用六 層核心板+底板的形式；

3） BLDC電機平臺采用三相全橋隔離控制，精確的PID算法，保證電機精確運轉；

4） 直流電機驅動板控制信號使用灌電流驅動方式，支持絕大多數單片機直接驅動；

5） 42步進電機驅動器具有高穩定性、可靠性和抗干擾性的經濟型步進電機驅動器，適用于 各種工業控制環境，具有自動半流，低壓關斷、過流保護和過熱停車功能；

6） 板載硬件資源豐富，外擴功能強大，可滿足各類項目實驗；

7） 7. 0寸觸控顯示，采用工業類級別，滿足惡劣的工作環境，友好的人機界面方便您更好的 操作；

8） W5300 模塊支持軟、硬件混合 TCP/IP 協議：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個獨立的端口（sockets）同時連接；網絡數據傳輸，速率可達到80Mbps；支 持ADSL連接（支持PPPOE協議，帶PAP/CHAP驗證）；

9） GPIO擴展功能模塊包括3x4矩陣鍵盤、12864LCD接口、4段8位數碼管、溫濕度傳感器、 紅外信號輸入接口、8路LED、直流小電機及步進小電機；

10） 采用分拆獨立的模塊化設計理念，既可獨立演示，又可整體工作；

11） 對于電機控制有獨特設計的電機控制口；

12） 詳細的用戶手冊，讓您輕松入門掌握；

13） 注重EMI設計，穩定高效，包括外擴和所有外設資源；

14） 主流的F28335平臺，是電機控制領域和電力檢測領域的首選；

15） 豐富的實驗例程，可滿足各種教學實驗，尤其電機控制領域，方便用戶對其進行移植。
