智能電網配電實訓系統,智能電網用電實驗裝置

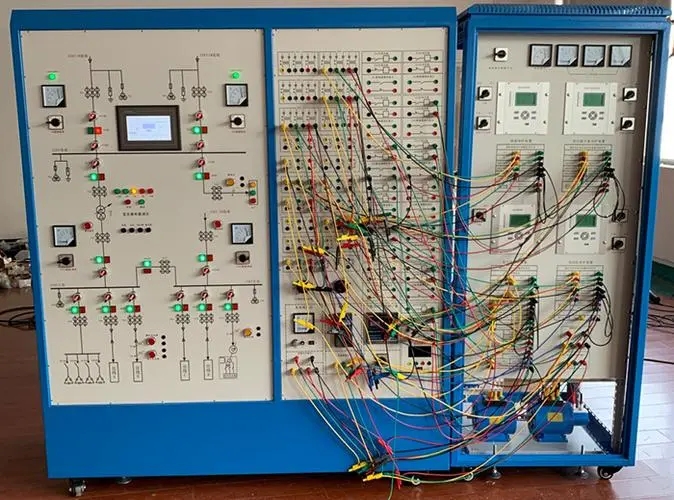

智能配電網二次部分配備真實微機保護測控設備，全面支持智能數字站的SV、GOOSE、MMS網絡、模型；按照真實的智能配電網過程層、間隔層、站控層組網、配線、組網構建配電網系統。
參數要求：
1）屏體規格：1800mm*600mm*1500mm（高*寬*長）。
2）環境條件：
環境溫度：-20?+50°C
相對濕度：月平均不大于90%。
最大相對濕度：95%，機殼表面無凝露。
平均相對濕度：55%
海拔高度：＜3000m
抗震烈變：＜8級

無火災、爆炸及化學等腐蝕性氣體。
3）配備安裝二次輔助設備（按鈕、轉換開關、指示燈）。面板區域劃分明確、至少包括主結線圖、操作控制、網絡設備、過程層設備、間隔層設備等幾個區域。
4）噴涂：所有的噴涂在機械振動以及熱和油的作用下均不會出現劃痕或變軟，噴涂的顏色根據站內其它屏柜顏色情況再定。
5）銘牌：置于屏面和屏內明顯位置；柜上所有插件、信號燈及其輔助元件都用中文標明其用途及名稱。
6）柜內的布線及端子：布線整齊、清晰、美觀，導線絕緣良好，無損傷，電流回路截面不小于2.5mm2和1000V耐壓絕緣絞線，其它回路截面不小于1.5mm2和1000V耐壓絕緣絞線。設備接線端部均標明其回路編號，編號正確，字跡清晰且不易褪色。接線端子每側接線為一根。一般設備的接線端子牢固可靠，端子導電體由抗氧化的銅質材料制造。屏內設有專用接地銅排。接地考慮到設備間的壓差和噪音，屏和設備配有接地端子。
7）操顯、模擬斷路器、配電變智能組件、饋線智能組件、電容器智能組件、數字化線路保護裝置、數字化站用變保護裝置、數字化電容器保護裝置均安裝于此屏上。
8）主結線圖釆用絲印方式印刷于屏體上，主結線圖至少包含10kV母線、10kV/0.4kV變壓器、電壓互感器、接地刀、斷路器、隔離刀閘出線，組成一個簡單的配電模型。
9）主結線圖上模擬斷路器、隔離刀閘、接地刀均釆用現場標準雙色指示燈，由操作機構控制。至少包含4個模擬斷路器、6個隔離刀閘、3個接地刀閘。
10）操作控制開關獨立布置于主結線圖上方，方便操作。模擬斷路器由自復位轉換開關控制，同時接受保護裝置和操作主機遠程跳合閘控制。隔離刀閘、接地刀由自鎖切換開關手動控制。
要求完成的實驗功能：
數字化繼電保護裝置、智能組件、通信及網絡設備等設備的原理實驗；
數字化繼電保護裝置、智能組件、通信及網絡設備等設備的配置實訓；
數字化繼電保護裝置、智能組件、通信及網絡設備等設備的功能調試實訓；數字化繼電保護裝置、智能組件、通信及網絡設備等設備的接口、通信規約調試實訓；
三層兩網測試和研究分析；
通信及網絡設備測試和研究分析；
IEC61850規約測試和研究分析；
配網自動化調度實驗；
智能電網故障復現；
智能配電網通信技術實驗；
智能配電網運行與控制實驗；
智能配電網調度控制和仿真分析實驗；

單臺配置要求：

要求單臺包含4臺智能電能表、4臺釆集器、2臺集中器、1臺智能網關。
智能電能表功能要求：
釆用先進微電子技術及SMT生產工藝制造，用于額定頻率50HZ的三相交流電能的計量。
計量功能：具有正反雙向計量功能；
顯不功能：寬屏液晶顯小；
檢測功能：可檢測電流、電壓、功率等用電參數；
數據保存功能：停電后，數據可保持20年，來電自動恢復；
通信協議：支持IEC61850通信協議。
釆集器功能要求：
抄讀電能表的正反有功電量、四象限無功電量、電壓、電流、有功功率及無功功率,凍結電量等。
1路RS485接口，可接32塊電能表。
上行接口：無線或以太網
可靠性：終端平均無故障工作時間不低于76000ho整機功耗小于5VAo
集中器功能要求：
抄讀電能表的正反有功電量、四象限無功電量、電壓、電流、有功功率及無功功率,凍結電量等。
對各種數據進行統計分析后，保存在存儲芯片內等待主站召測，同時處理單元也執行主臺下發的命令。
可以抄讀和存儲不同的數據。
與主站的通信支持GPRS/CDMA或支持光纖或支持以太網，并且有本地維護接口o
釆用國家密碼管理局認可的硬件安全模塊實現數據的加解密。
時鐘誤差￡0.1S/h，時鐘保持大于10年。
環境條件：工作溫度：-45~+70°C,相對濕度：10%?100%。
智能網關功能要求：
站內通信支持DL/T860
數學運算和邏輯運算
信號合并計算
支持多種方式對時
遠動功能
繼電保護故障信息
協議轉換
在線監測
測量數據集中器
告警直傳
遠程瀏覽
源端維護
程序化控制。
