高低壓供配電實訓考核裝置（雙電源）,智能電網變電實訓系統

一、工作條件

1．輸入電源電壓：三相五線制（380V±10%，50Hz）

2．外形尺寸:高壓開關柜800×900×2200㎜

低壓開關柜600x800x2200mm

3．工作環境:溫度-10℃— +40℃，相對濕度<85%（250C），海拔<4000m

4．容量：<50KVA

5．占地面積：<12×7㎡

二、技術要求

（一）結構模式

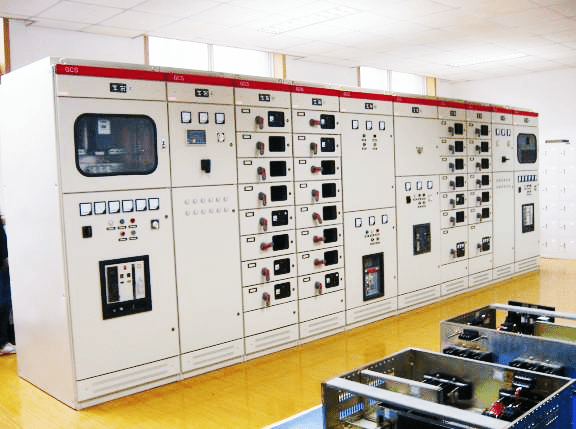

該實驗裝置為柜體的結構模式，由室外部分、高壓室部分、變壓器室部分、低壓室等幾個部分構成的整個實習操作系統。

1．此裝置可以模擬變、配電所的一次線路和二次設備及相關監視儀表等真實設備進行供、配現場的真實操作；

2．可進行高壓器件檢修、電氣倒閘操作；

3．適用于變配電操作人員的上崗培訓及電工操作證的考核作業。

（二）總體功能與組成

1．該設備主要包括：

（1）模擬高壓進線柜2個；

（2）模擬高壓計量柜2個；

（3）模擬高壓出線柜2個；

（4）模擬高壓母聯柜1個；

（5）模擬電力變壓器1個；

（6）模擬低壓配電總柜1個；

（7）模擬低壓側電容補償柜1個；

（8）模擬低壓配電分柜2個；

（9）模擬低壓側聯絡柜1個

2．系統整體技術水平應貼近當前變電站綜合自動化管理水平。供配電系統應配備微機綜合保護儀等智能監控裝置，并具備聯網能力（現場總線或工業以太網）。

3．能夠真實地再現實際操作過程與作業現場。要能夠仿真和模擬真實的中、小型變配電站（所）的實際設備，使學生的操作十分貼近于實際情況，提高學生對真實設備、器材、元件的認知程度，能更好的為電工專業人員的上崗和在崗培訓提供zui真實的訓練平臺和考核平臺。

三、可靠性與安全性

1．高壓室部分為上隔離、下隔離。中配真空斷路器的方案。具有優良的五防機械閉鎖，與現代變電室現場完全*；

2．高壓母聯柜及低壓側母聯柜的隔離開關要裝有刀閘機械閉鎖裝置，防止誤操作；

3．模擬電力變壓器要采用絕緣塑料外殼材質，高度仿真油浸式電力變壓器外形，并且設有無載調壓分接開關；要求有透明絕緣防護材料保護，不得有帶電裸露部分；

4．該裝置采用AC380V供電，要設有斷路器和電流型漏電保護裝置，整個系統內不得有超過AC380V的配電部份，絕緣等級及接地要求符合國家有關規范要求；有效地保證學生和教師在實驗的操作過程中的人身安全和設備安全；

5．該裝置所選用的器件、器材、輔料等必須選購通過ISO9000認證的產品，必須符合國家電工委員會制定的安全標準和質量標準。

6．實驗裝置的各部分均應采用整體結構，搬運和安裝方便，組件在選型的過程中要都留有安全余量，防止產生系統故障。

智能網關功能要求：

1、站內通信支持DL/T 860

2、數學運算和邏輯運算

3、信號合并計算

4、支持多種方式對時

5、遠動功能

6、繼電保護故障信息

7、協議轉換

8、在線監測

9、測量數據集中器

10、告警直傳

11、遠程瀏覽

12、源端維護

13、程序化控制。

九、實訓系統可完成的實驗功能:

數字化繼電保護裝置、合并單元、智能終端、通信及網絡設備等設備的原理實驗;

數字化繼電保護裝置、合并單元、智能終端、通信及網絡設備等設備的配置實訓;

數字化繼電保護裝置、合并單元、智能終端、通信及網絡設備等設備的功能調試實訓

數字化繼電保護裝置、合并單元、智能終端、通信及網絡設備等設備的接口、通信規約調試實訓；

三層兩網測試和研究分析:

通信及網絡設備測試和研究分析;

IEC61850規約測試和研究分析；

智能化電網調度實驗；

智能電網故障復現；

各類智能設備的檢修、維護實訓;

智能電網通信技術實驗；

智能電網運行與控制實驗；

智能電網調度控制和仿真分析實驗；
