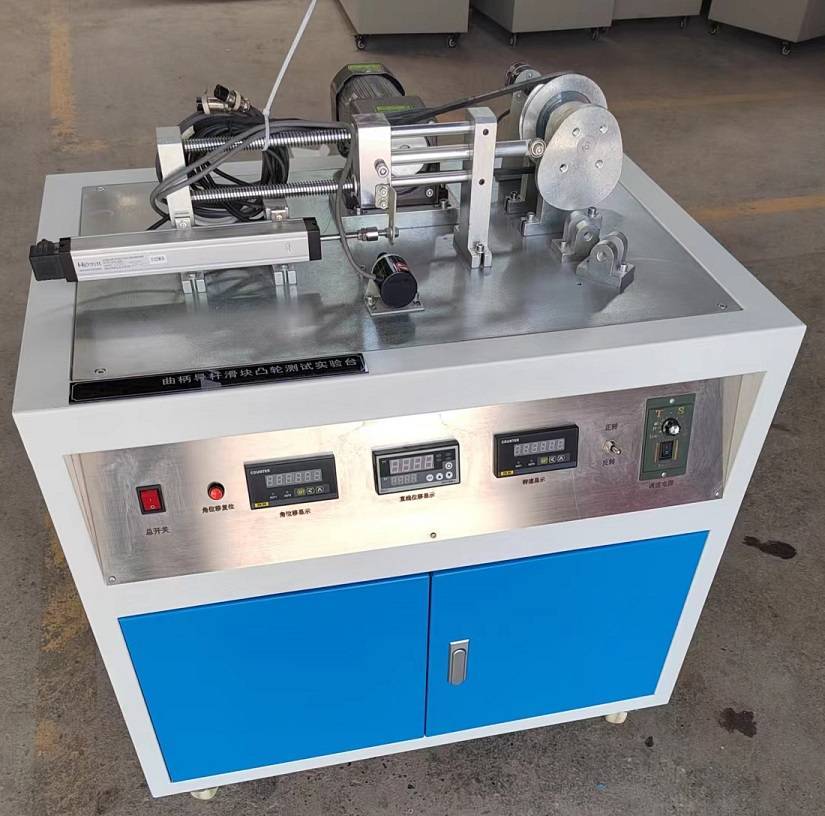

多種凸輪機構動態測試實驗臺,步進輸送機實驗裝置

實驗項目內容:

1.盤形凸輪機構:

(1)通過多媒體軟件對凸輪機構的運動參數進行優化設計。

(2)進行8種盤形凸輪機構推桿運動規律的的實測與仿真。

2.圓柱凸輪機構:

進行兩種圓柱凸輪機構推桿運動規律的實測與仿真。

主要技術特點:

該步進輸送機實驗裝置適用于機械設計實驗教學,具有鮮明的特點。

(1) 它對應課程的主要內容,包含了各種常用機構和通用機械零部件;

(2) 具有工程實用背景，使用功能明顯;

(3) 有良好的直觀性;

(4)結構復雜程度適中，傳動方案和結構有新穎之處。學生通過對裝置的傳動方案與結構的分析，可以掌握機械系統運動方案和結構設計的基本要求，培養機械系統運動方案設計能力、結構設計能力和創新意識。

主要配置及技術參數:

1.電動機:功率N= 180 W轉速n= 1400 r/min

2.電源: 380V +20% 50Hz

3.蝸桿減速器:傳動比i=50、中心距a=50

4.滑車往復速度: 14次/min

5.工作臺尺寸: 900x155 (mm)

6.外形尺寸: 1370 x450 x485 (mm)
