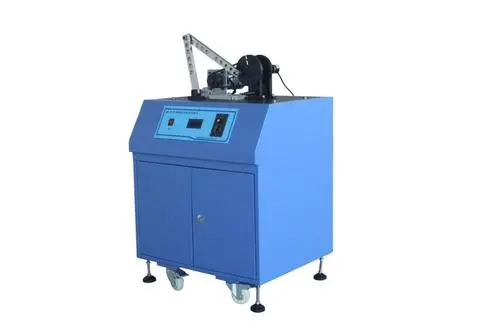

曲柄導桿滑塊機構動態測試及設計實驗臺,曲柄搖桿機構動態測試及設計實驗臺

該實驗臺用于典型的平面連桿機構的設計和綜合性實驗，是構建機械原理實驗室的重要設備之一。

實驗項目內容:

1.曲柄導桿滑塊機構測試分析；

2.曲柄滑塊機構測試分析；

3.改變機構構件的桿長和位置，進行滑塊運動規律的實測與仿真，了解速度波動的影響和機構的急回特性。

4.進行機架振動的實測與仿真，了解激振力對機架振動的影響。

5.通過多媒體軟件進行曲柄滑塊機構的設計和連桿曲線的設計。

主要配置及技術參數:

1.曲柄長：40-60mm;

2.連桿長：280-320mm;

3.滑塊行程：0-1 60mm;

4.搖桿長度：200-260mm;

5.光柵角位移傳感器2個：5V/1000P /轉；

6.振動傳感器1個：橫向靈敏度比≤5%；

7.電荷放大器1個：精度≤2% (160Hz) ；

8.帶減速器的直流電機功率90W調速范圍: 0 ~ 200r/min；

9.外形尺寸680x480x720 mm；

10.質量65kg。
