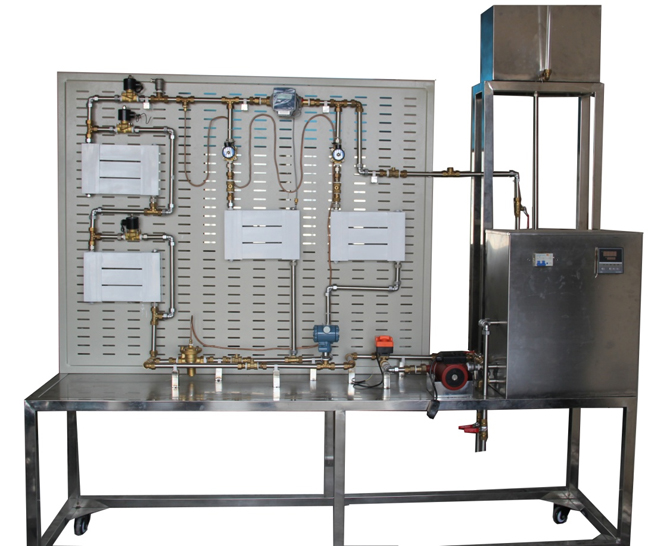

DYZL-HR4供熱系統管道安裝實訓設備

一、概 述

本裝置全面介紹了供熱系統工程中的安裝技術和操作工藝，采用模塊訓練的方式，是各職業院校學生實訓和技能考核的理想設備。

二、特 點

1.直觀性強 系統采用敞開式設計，系統管路直接展現出來，器件貼有名稱標識，學生可直觀認識各種元器件及了解整個工作流程。

2.靈活性好 采用活動接頭的形式，可根據設計的需要選取不同的組合完成不同的管道連接，十分靈活方便，設備整體結構緊湊。

3.實訓性強 系統是將整套工程集成在實訓平臺上，供熱源、管路布局、中轉站以及用戶終端都是獨立分開，系統管路供水、回水的方向明確標識，管道的布局走向、保溫、測量等一目了然。

4.系統完整 系統與實際應用的供熱系統在連接方式、熱量交換、系統控制功能等方面完全一致。

三、技術性能

1.輸入電源：三相四線～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.系統容量：＜5kW

4.安全保護：具有電流型漏電保護、接地保護，安全符合相關國家標準

四、系統配置

裝置提供實訓平臺、熱源、散熱器、閥門、供熱管道及附件、板式換熱器、儀表等分類器件；根據實訓要求選擇不同的器件，進行室內系統以及室外管道的安裝，室內系統的安裝主要包括有單戶式自然循環熱水供暖系統安裝、雙管上供下回式系統安裝、垂直單管順流式系統安裝等。室外管道的安裝主要包括直埋供熱管道安裝、管溝和地上敷設管道安裝、法蘭和閥門的安裝等

1.實訓臺

實訓臺采用不銹鋼框架及鋼制網孔板結構，造型美觀大方，安裝器件方便，在實訓臺上安裝萬向輪，方便實訓臺的移動。

2.供熱系統

主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、換熱器、熱量分配表、自力式壓差控制閥、恒溫控制閥和自動排氣閥、壓力傳感器、溫度傳感器等設備組成。

五、實訓項目

1.供熱管材、管件及附件的連接

2.供熱管道法蘭和閥門安裝

3.低溫熱水地板輻射供暖系統安裝

4.熱水集中采暖分戶熱計量系統組裝

5.供熱管道的試壓、清洗及試運行

6.供熱系統故障設置與排除

六、主要配置
