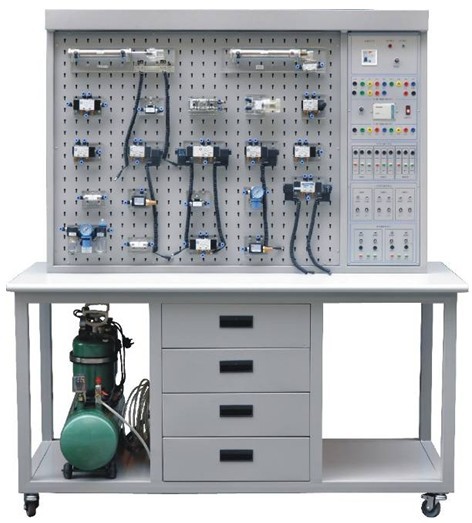

DYPLC-07 PLC透明液壓傳動實驗演示系統

一、PLC透明液壓傳動實驗演示系統,PLC控制液壓實訓裝置特點：

液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點，其速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩，噪音小，元器件易實現系列化、標準化、通用化等一系列優點，隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起重、運輸、礦山、建筑、航空等各個領域。

為了適應液壓技術的發展，我公司研制了DYPLC-07型透明液壓傳動演示系統。它填補了技校、中專、大專院校的液壓傳動通用教學設備的空白。

本實驗系統由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發、培養興趣。利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。

二、PLC透明液壓傳動實驗演示系統,PLC控制液壓實訓裝置主要性能指標：

1、電源：220V±5% 50Hz

2、演示臺外形尺寸：1200mm（長）×600mm（寬）×1800mm（高）。

3、油泵電機：Z-400  直流Z系列電動機，功率：400W  并配專用穩壓直流電機調速器，調速范圍：0-2000RMP

4、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)

5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

三、PLC透明液壓傳動實驗演示系統,PLC控制液壓實訓裝置實驗演示內容：
