1

電氣控制實訓裝置

1.配置和安裝測量儀表、按鈕和指示燈等；2.具有速度、位置、電壓、電流、時間等控制環節的電動機基本控制電路；3.控制線路和電動機可模擬工廠中各類的電氣拖動系統，并可滿足維修電工進行安裝、調試、故障分析及排故的要求；4.裝置具有漏電保護和過載保護

2

電動機組

1.單相電容啟動電動機：220 V，功率≤1 kW；2.三相交流異步電動機：380 V，功率≤1 kW；3.雙速三相交流異步電動機：380 V，功率≤1 kW；4.雙速三相交流異步電動機（帶速度繼電器）：380 V，功率≤1 kW

3

萬用表

1.直流電壓：0 V~25 V；20 000Ω/V；0 V~500 V；5 000Ω/V；2.5級；2.交流電壓：

0 V~500 V；5 000Ω/V；5級3.電阻：量程：0 kΩ~4 kΩ~40 kΩ~400 kΩ~4 MΩ~40 MΩ;

25Ω中心；±2.5%4.音頻電平：-10 dB~+22 dB

4

轉速表

允差：±1 r/min；紅外或接觸式

5

鉗型電流表

600 V/100 A

6

兆歐表

500（1 000）V，500 MΩ

7

機床電氣故障考核實訓裝置

1.具有常用車床、銑床、鉆床實訓考核功能；

2.具有故障設置、故障點自動恢復功能；

3.可人為設置故障

序號

名稱

技術參數

1

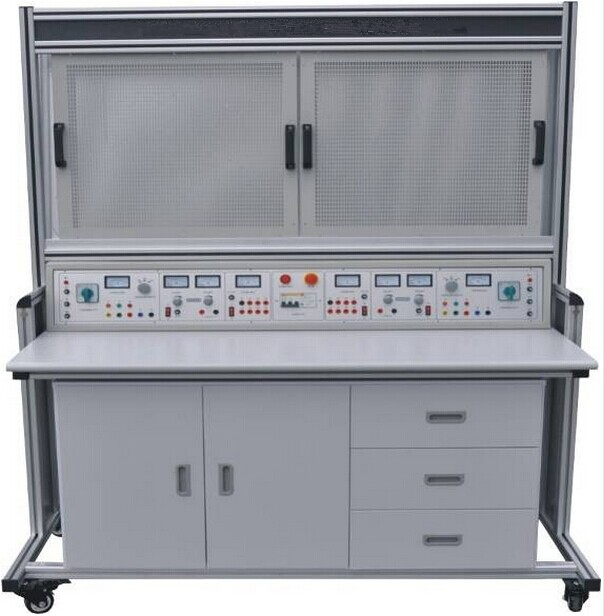

中人ZRWKB-08A電氣控制實訓裝置

一、概述

該裝置主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、特點

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。一組進行照明電路實驗，一組進行電拖實驗

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

三、技術性能

1、輸入電源：三相四線制～380V±10%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：約1600mm×750mm×1690mm

5、虛擬多用表參數：交流電壓量程檔位分：10、50、250、1000；直流電壓檔位分：0.25、1、2.5、10、50、250、1000；歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K；電流表檔位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；紅外發射檢測功能：垂直角度±15°距離1-30cm；三極管測量孔。

四、實訓臺配置

1、公共部有：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。

2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。

3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。

4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有表指示電流電壓值。

5、實訓桌為鋁型材框架結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，下部有元件儲存柜，帶萬向輪。

6、可配備車床、銑床、鉆床電路故障掛箱。

五、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路

配置清單：

2

萬用表

1.直流電壓：0 V~25 V；20 000Ω/V；0 V~500 V；5 000Ω/V；2.5級；2.交流電壓：

0 V~500 V；5 000Ω/V；5級3.電阻：量程：0 kΩ~4 kΩ~40 kΩ~400 kΩ~4 MΩ~40 MΩ;

25Ω中心；±2.5%4.音頻電平：-10 dB~+22 dB

3

轉速表

允差：±1 r/min；紅外或接觸式

4

鉗型電流表

600 V/100 A

5

兆歐表

500（1 000）V，500 MΩ
