DSP系統實驗裝置,冰箱制冷電氣實驗裝置

一、系統概述：

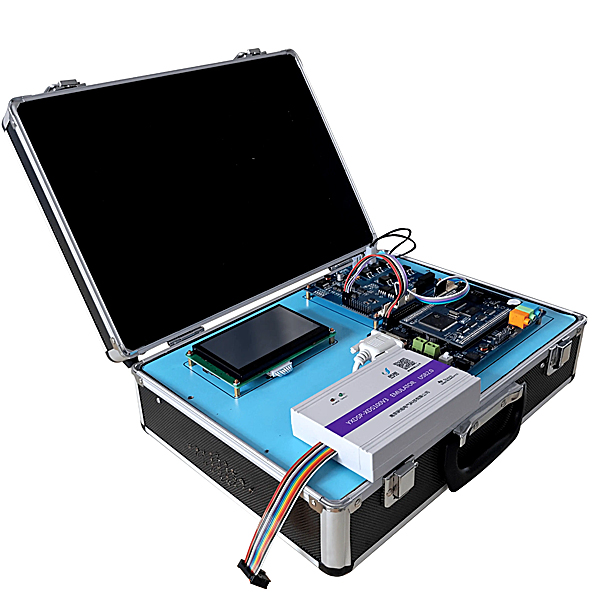

DSP實驗箱可采用德州儀器（TI）的TMS320VC54xx芯片作為主處理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用來實現數字信號處理的各種算法的實現，完全滿足教學實驗要求及二次開發。該產品主要包括54xx系列芯片全部信號的擴展連接口、系統時鐘、定時 器，HPI接口，標準串口、高速AD/DA轉換、語音輸入輸出接口電路（AD50）、雙音調調變DTMF頻率的數位波形產生器、交通燈模塊、直流電機驅動 模塊（可實現閉環控制）、步進電機驅動模塊、鍵盤處理，LCD液晶顯示、I/O輸入輸出模塊、DSP處理器與51系列處理器通訊。該產品比較適合于語音處理、變頻控制、拖動系統、便攜式檢測設備等控制場合。
二、主要功能：
主處理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
內部存儲器：16KX16Bit的內部雙口存儲器，4K的片內ROM，外部程序/數據存儲器擴展：零等待周期的64Kx16Bit數據存儲器、 64Kx16Bit程序存儲器；32Kx8Bit系統自動裝載的EPROM存儲器；256K x16Bit的FLASH存儲器。語音輸入和功放輸出：帶有同步緩沖口16位的的AD\DA（TMS320AD50C），**采樣頻率為22.05K。有 硬件濾波功能，有話筒輸入、揚聲器輸出功能。UART串行接口：采用16C550C芯片，符合RS232標準。鍵盤處理：Lattice 1016控制的4X8鍵盤。 LCD液晶顯示：采用128X64圖形LCD。高速AD/DA轉換：TLC7528，TLV1571。

DSP系統實驗裝置,冰箱制冷電氣實驗裝置

一、產品概述：
電冰箱裝置敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。提供復合式（單門直冷式、雙門直冷式、雙門間冷式）電冰箱電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。
二 特點
1、 實訓裝置直觀展示了直冷式冰箱的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2、 實訓柜集直冷/無霜式式電冰箱于體，電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式式電冰箱實訓的要求
3、 系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際裝置接軌。
4、 裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5、 可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行五、排故。有利于開展技能鑒定、考核工作
6、手動節流閥：管道系統中設置了一個手動膨脹閥，實驗時可模擬制冷系統中的流量開度，觀察制冷功率的效果。
