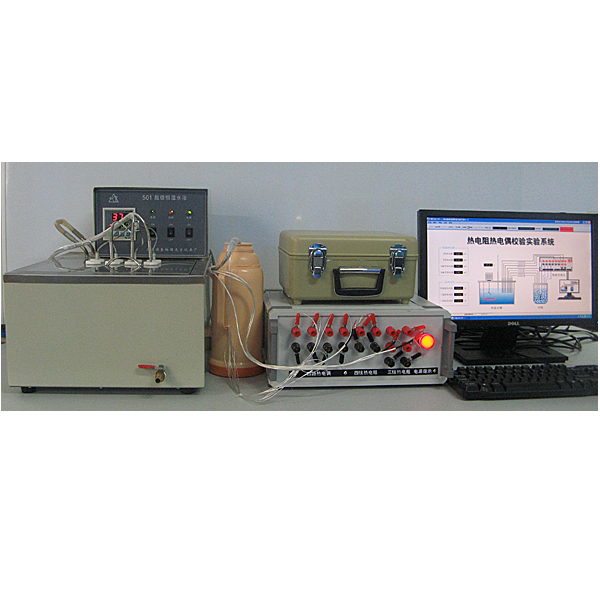

熱電阻和熱電偶溫度傳感器校驗實訓裝置,燃氣管網工況模擬實訓臺

目前，測量溫度都采用間接測量的方法。它是利用一些材料或元件的性能隨溫度而變化的特性，通過測量該性能參數，而得到被測溫度的大小。用以測量溫度特性的有：材料的熱膨脹、電阻、熱電動勢、導磁率、介電系數、光學特性、彈性等等，其中前三者尤為成熟，獲得廣泛的應用。熱電阻和熱電偶溫度傳感器結構簡單、易于制造和測溫范圍寬，因而應用***為廣泛。但是熱電阻和熱電偶受到材料、溫度、接線方式以及其他環境因素影響，從而影響了溫度測量精度。為此需要進行校正。本實驗臺結構簡單，性能可靠，適用于學生進行熱工實驗，也可以應用于科研及生產廠家的產品質量檢驗。
一、實驗裝置的功能
1、對熱電阻和熱電偶溫度計進行標定和校準。
2、熱電阻接線方式可以采用二線制、三線制和四線制熱電阻接線。
3、熱電偶K、J、T三種，電動勢可以采用電位差計手動測量，也可以通過計算機自動測量。
4、每次可進行多個熱電偶或者熱電阻測量。
5、對于自動測試系統，采集通過計算機數據自動處理，可以多畫面顯示測量結果，自動進行分析。
二、實驗裝置的特點與技術指標
1、結構簡單、安裝方便；
2、具有手動與自動測試功能，測試過程具有直觀、快速、準確、方便；
3、系統采用恒溫水浴，溫度波動度小于±0.5℃，溫度測量范圍為0-100℃。
4、對于自動測試，數據采集裝置采用高精度采集卡。
5、檢定結果不確定度:熱電偶：小于0.7℃；熱電阻:小于0.05℃

熱電阻和熱電偶溫度傳感器校驗實訓裝置,燃氣管網工況模擬實訓臺

一.技術指標
演示燃氣環狀管網、支狀管網壓力分布及事故工況的壓力變化。
二、主要配置
小型調壓器；調節閥；流量計；測壓管；多節點模擬管網；漩渦氣泵
三.技術參數
1.旋渦氣泵1個：旋渦氣泵：功率750W，風量90m3/h，風壓11kpa；
2.穩壓罐1個：主體直徑250mm，長450mm；
3.管道式流量計：量程1.6-16m3/h的4個，量程0.6-6m3/h的2個
4.供氣干管、用戶支管、壓差板、單管壓力計11個（前有穩壓罐）、單向銅閥1個，銅閥13個、PVC活接、PVC內絲直接、不銹鋼外絲直接、彎頭三通等；
5.臺面（白色10mm厚PP板）；
6.電源控制系統：噴塑電控箱1只、帶燈自鎖按鈕開關（正泰）等組成。
7.裝置外形尺寸：1800×500×1900mm。30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳.
8.建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有**視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
