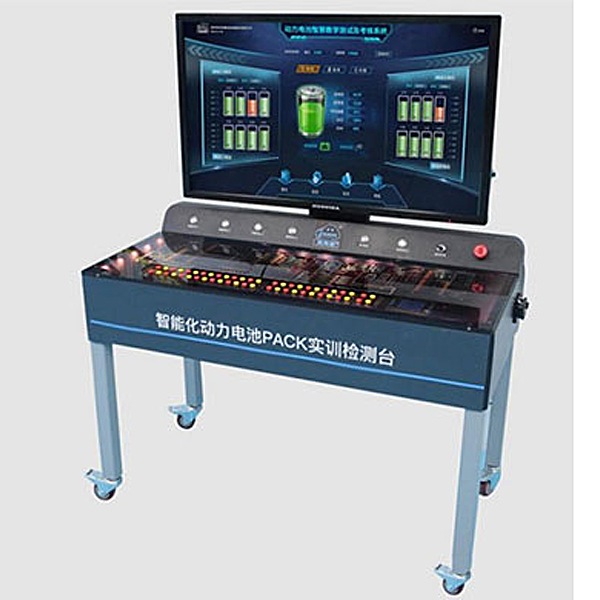

智能化動力電池檢測實訓裝置,電冰箱維修與調試實訓臺

一、產品要求
真實模擬動力電池系統系統運行，包含動力電池系統上電、下電、數據采集、電池管理、電池數據標定，滿足動力電池原理和檢測教學需求。
二、技術參數要求
1.實訓臺采用51V/20AH磷酸鐵鋰動力電池組，配套通用的電池管理系統，直觀展示動力電池連接方式以及充放電過程。
2.實訓臺電池組由16節3.2V/20AH單體動動電池組成，按每8節一組分為兩組，每組電池帶一個信號采集器，信號采集器采集到的電池數據通過CAN總線發送到BMS管理器進行分析處理，BMS管理器通過 485接口將電池參數及BMS管理狀態上報給上位機展示。
3.實訓臺設置應急開關、高壓互鎖開關、主繼電器、預充繼電器、預充電阻、充電繼電器和霍爾電流感應器等主流電動車電池管理系統必備器件，可真實展現出電池管理的全過程。
4.實訓臺安裝國標220V交流充電接口和車載充電模塊。車載充電系統可以分快充和慢充，實現快速充電。
5.實訓臺配置有12V低壓蓄電池和低壓充電模塊，可展示高壓電給12V低壓電瓶的充電過程。
6.動力電池系統配置DC-DC轉換模塊，能將動力電池組高壓轉換為12V電壓電，給低壓蓄電池和其它低壓用電設備供電。
7.電池管理器當檢測到溫度異常時，溫度過高和過低指示燈點亮，進行提醒。
8.絕緣檢測功能，動力電池高壓系統配備絕緣檢測板，能適時監控動力電池絕緣情況，防止漏電發生意外。

智能化動力電池檢測實訓裝置,電冰箱維修與調試實訓臺

一、概述：
“雙門電冰箱綜合實訓考核裝置”是為大中專院校的制冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門開發設計的，該裝置集制冷、電氣控制、故障模擬于一體，產訓裝置全理布局，具有綜合性、直觀性、開放性及應用性很強的教學實訓及考核平臺，讓學生掌握直冷/間冷式電冰箱的結構、原理及特點。
二、技術參數：
1、輸入電源：單相三線AC220V±10% 50Hz
2、裝置容量：＜0.2KVA
3、外形尺寸：600×600×1700mm
4、制冷劑類型：R600
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
二、特點：
1、實訓裝置直觀展示了直冷/間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3、系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等）
4、裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
