新型光機電一體化實訓裝置,萬能銑床電氣實驗裝置

實訓考核裝置的構成：

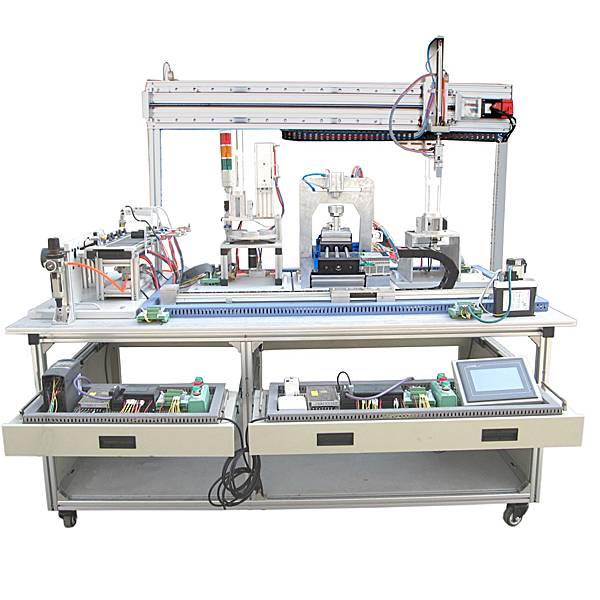

實訓裝置由由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、plc模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。要求具有可拓展功能，可以組成更加大型的生產模擬系統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。

技術參數

1. 交流電源：三相五線 AC 380V±10%  50 Hz；

2. 溫度：-10～40 ℃；環境濕度：≤90%（25℃）；

3. 外形尺寸：長×寬×高=2000×880×1500 mm；

4. 整機功耗：≤2 kW；

5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

新型光機電一體化實訓裝置,萬能銑床電氣實驗裝置

是在原“ZRBS-X62W型**銑床電氣技能實訓考核裝置”的基礎上進行改造升級，它增加了X62W型**銑床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、**技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1、X62W型**銑床半實物仿真模型是參照實際X62W型**銑床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現X62W型**銑床各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8、控制屏的故障箱內設有32個開關，通過撥動故障開關可設置相應的故障點。

二、技術性能

1、輸入電源：三相四線（～380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3、裝置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm
