換熱器單元實訓臺,風光互補發電實訓臺

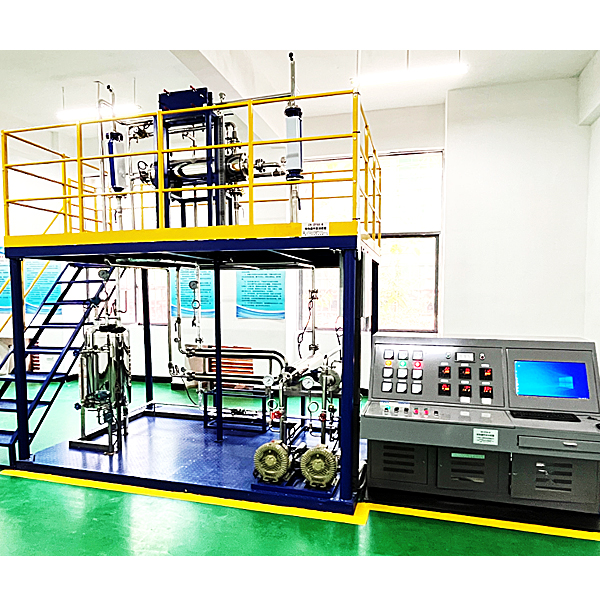

一、傳熱過程綜合實訓裝置系統的組成及特點
設備主體：對象部分：長×寬×高：3700×2000×3500mm，整機采用鋼質安裝框架（兩層設計，一層平面方便操作、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板）
1、系統換熱體系有：水蒸汽-空氣（雙列管換熱器）；冷空氣-熱空氣（套管、列管、板式）；水-熱空氣體系（￠159單列管換熱器）。
2、以￠159列管換熱器為主體做傳熱實訓，雙并行列管換熱器結構，操作時可一套為正常操作，一套為故障操作，相互比較，雙并行列管換熱器也可進行換熱器的串/并聯操作。要求系統列管換熱器殼程內的蒸汽壓力及流量調節系統可控。同時系統可自動設置了故障點，實訓學生的排障能力（氣堵、水堵)。
3、將列管換熱器做成可剖解式，不安裝在系統上，便以老師對學生講解換熱器的結構，使學生加強對換熱器結構的認識了解。
4、溫度采用高精度進口貼片式精微Pt100+智能巡檢記錄儀測量。每一個溫度帶就地數顯變送，流量檢測帶就地數顯變送，計算機進行數據采集、過程控制的基本原理和過程。蒸汽源采用工業標準全自動蒸汽發生器。傳熱管路采用管道法蘭聯接,不但密封性能好,而且拆裝方便。就地顯示檢測控制儀表：選用廈門宇電智能儀表（帶就地控制RS485通訊接口）。
5、就地智能儀表電器控制臺：鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。

換熱器單元實訓臺,風光互補發電實訓臺

一、產品概述
本產品是集于太陽能發電及風力發電為一體的新型教學實驗系統。可完成風力發電和太陽能發電及基站的供電及并網逆變電源系統集成的相關實驗及教學演示。可以幫助學生，進一步理解風力發電及太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。
二、產品特點
系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀。
系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。
系統DC-AC并網同步電源，采用高頻脈沖調制技術。具有小體積、高效率及高功率因數輸出。
系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。
系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
風光互補并網發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。
系統增加市電與風光互補發電切換模塊，讓實驗更具操作性。
增加分布式供電原理與實驗電路，讓學生增加對新知識的理解
