智能化機床電路考核實訓裝置,燃氣管網工況模擬實驗裝置

一、概述

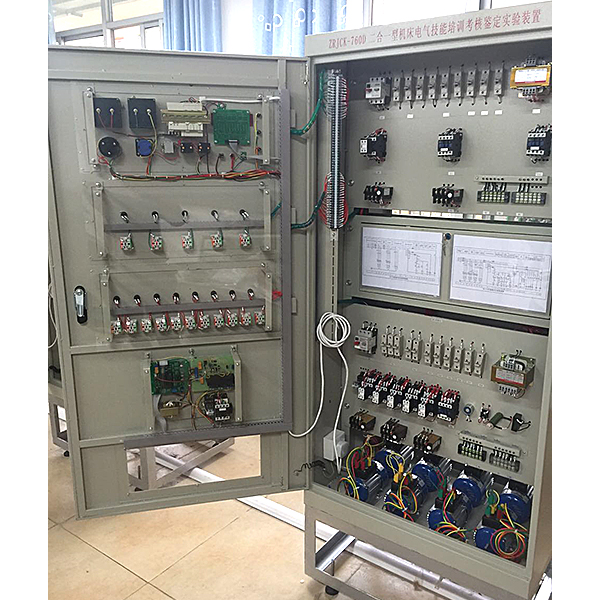

機床電氣綜合實訓考核裝置是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

二、特點

1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其配電柜將2種機床電氣線路合為一體，因而具有占地面積小、外形美觀、經濟效益高等特點。
2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。
3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，只要通過開關切換就可設置。
6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、機床電氣技能培訓考核柜的技術參數

1、輸入電壓：三相四線～380V±10%  50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1800mm

智能化機床電路考核實訓裝置,燃氣管網工況模擬實驗裝置

一.技術指標
演示燃氣環狀管網、支狀管網壓力分布及事故工況的壓力變化。
二、主要配置
小型調壓器；調節閥；流量計；測壓管；多節點模擬管網；漩渦氣泵
三.技術參數
1.旋渦氣泵1個：旋渦氣泵：功率750W，風量90m3/h，風壓11kpa；
2.穩壓罐1個：主體直徑250mm，長450mm；
3.管道式流量計：量程1.6-16m3/h的4個，量程0.6-6m3/h的2個
4.供氣干管、用戶支管、壓差板、單管壓力計11個（前有穩壓罐）、單向銅閥1個，銅閥13個、PVC活接、PVC內絲直接、不銹鋼外絲直接、彎頭三通等；
5.臺面（白色10mm厚PP板）；
6.電源控制系統：噴塑電控箱1只、帶燈自鎖按鈕開關（正泰）等組成。
7.裝置外形尺寸：1800×500×1900mm。30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳.
