組合式低溫直流變頻空氣源熱泵實驗裝置,流體輸送單元操作實訓裝置

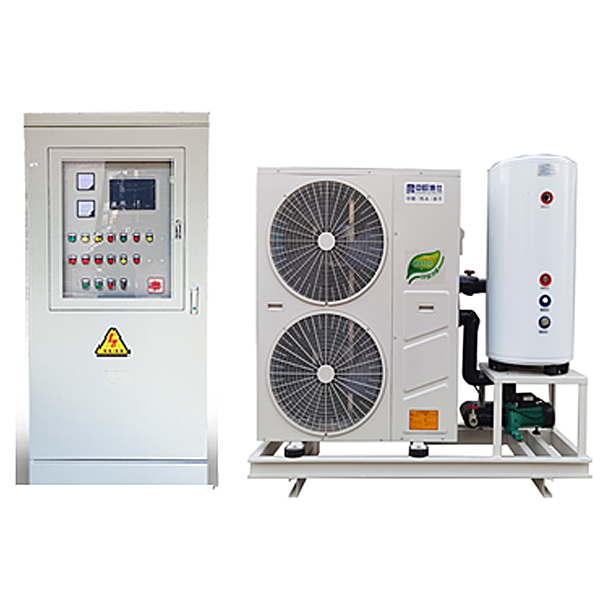

組合式低溫直流變頻空氣源熱泵實訓裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷制熱技術、熱泵技術教學實訓實驗訓練裝置。熱泵技術是回收和利用低位熱能的有效措施之一，研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展，熱泵技術在我國得到日益廣泛的應用
二、技術性能
1.輸入電源：單相三線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃， 相對濕度＜85%(25℃)， 海拔＜4000m
3.裝置容量：小于等于1.5kVA
4.制冷劑：隨機
5.制熱量：3kW
6.重 量：200kg
7.外形尺寸（大約）：180cm×73cm×164cm
8.安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。

組合式低溫直流變頻空氣源熱泵實驗裝置,流體輸送單元操作實訓裝置

一、流體輸送單元操作實訓裝置系統的組成及特點
1、框架\樓梯\護欄：框架長×寬×高：約3500×2000×3500mm。設備總安裝尺寸：4200×2000×3500mm。整機采用鋼質安裝框架（兩層設計，一層平面方便操作、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處理。緊固件：與法蘭，閥門，框架，樓梯，護欄，支架配合。
2、流體輸送單元操作實訓裝置培訓單元｛液體輸送崗位（壓力輸送，雙離心泵串/并聯及互鎖聯動、旋渦泵、輸送）；真空泵輸送崗位；阻力測定崗位；離心泵特性及管路特性測定崗位；壓縮氣/液混合輸送崗位；過程控制液位、流量、壓力控制崗位｝。
3、機械設備配置：低位水槽儲罐、壓縮空氣緩沖罐、高位水槽儲罐，真空緩沖罐，附屬管道及閥門。
4、動力輸送設備：不銹鋼離心泵，容積式輸送旋渦泵，真空水力噴射機組，空氣輸送壓縮機。
5、檢測配置：離心泵輸送流量檢測控制，真空輸送流量檢測控制；容積式輸送旋渦流量檢測，壓力輸送流量檢測，離心泵輸送液體溫度檢測，離心泵輸送泵前負壓、泵出口壓力檢測，阻力（光滑、粗糙管、局部阻力）壓損檢測。流量檢測儀表包含：渦輪流量計、孔板流量計、玻璃轉子流量計，高壓玻璃轉子流量計。離心泵輸送的壓力及流量自動檢測及就地檢測冗余設置。
6、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式結構就地儀表電器操作臺(含帶RS485通訊接口就地控制智能儀表、嵌入式微機位及開關位，并內含DCS接入口)。內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。裝置可由現場工控操作臺通過帶RS485通訊總線的智能儀表＋工控組態軟件的方式就地進行獨立測控，完成各實訓項目。系統也可采用DCS控制系統。
7、裝置可體現工廠情景化，盡量貼近工廠實際，突出重點；可進行裝置開車準備、開車、正常操作、停車、設備維護等方面的技能操作訓練、工藝指標控制操作技能訓練，同時可滿足化工工藝專業**工、技師、**技師培訓大綱的教學及培訓要求。
