銑床電路實驗臺,扶梯安裝維保實訓裝置

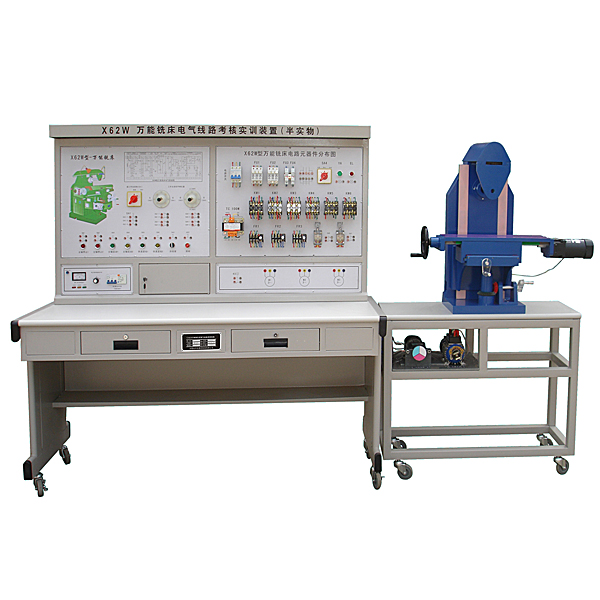

是在原“ZRBS-X62W型**銑床電氣技能實訓考核裝置”的基礎上進行改造升級，它增加了X62W型**銑床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、**技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1、X62W型**銑床半實物仿真模型是參照實際X62W型**銑床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現X62W型**銑床各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8、控制屏的故障箱內設有32個開關，通過撥動故障開關可設置相應的故障點。

二、技術性能

1、輸入電源：三相四線（～380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3、裝置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

銑床電路實驗臺,扶梯安裝維保實訓裝置

可拆裝仿真扶梯模型采用鋁合金型材骨架、曳引裝置、蝸輪蝸桿驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。且主要轉動部件軸承支撐座材料為鐵。電氣控制采用三菱plc系統。
一、技術參數
1、輸入電源：三相四線（或三相五線）AC220V±10%，工頻50Hz；
2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、整體尺寸：4350mm（長）×1200mm（寬）×2520mm（高）；
實驗臺主體：4350mm×1200mm×820mm
控 制 臺：1200×750×1210mm（長*寬*高）；
5、提升高度：600mm；
6、梯級運行速度 0.5m/s；
7、載能力：200KG；
8、方式：PLC可編程控制，變頻節起動/運行；
9、監控系統：電壓、電流工況實時監控；
10、保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
11、安全裝置：曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。
二、主要組成部件
1、驅動裝置：驅動裝置主要由驅動鏈輪、梯級鏈輪、扶手驅動鏈輪、主軸及制動輪或棘輪等組成。該裝置從驅動機獲得動力，經驅動鏈用以驅動梯級和扶手帶，從而實現扶梯的主運動，并且可在應急時制動，防止乘客倒滑，確保乘客安全。該裝置裝配在上平臺(上部桁架)中。
2、張緊裝置：張緊裝置由梯鏈輪、軸、張緊小車及張緊梯級鏈的彈簧等組成。張緊彈簧可由螺母調節張力，使梯級鏈在扶梯運行時處于良好工作狀態。當梯級鏈斷裂或伸長時，張緊小車上的滾子精確導向產生位移，使其安全裝置(梯級鏈斷裂保護裝置)起作用，扶梯立即停止運行。
