電動車能量管理系統實訓裝置,輪機工程電工實驗臺

一、概述

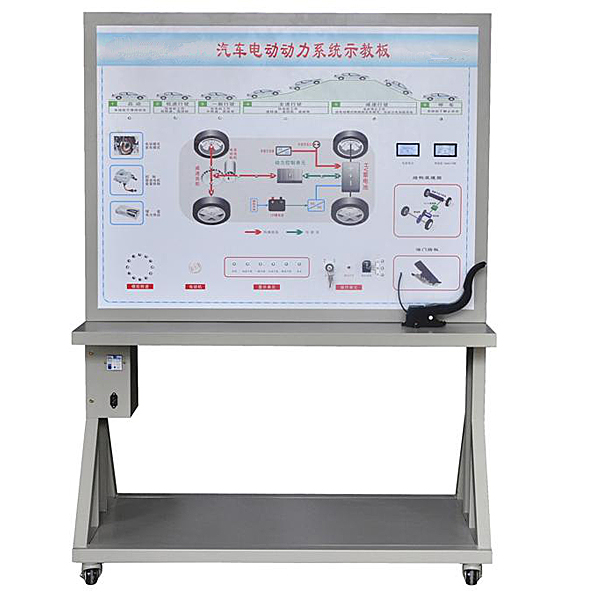

本設備可展示純電動汽車能量系統，模擬系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示純電動汽車能量系統工況。
適用于各院校對《新能源汽車與電力電子技術》純電動汽車能量系統的教學需要。
二、功能特點
1.完整展示了純電動汽車能量管理系統，可以動態模擬純電動汽車的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的**鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪打印有永不褪色的彩色電路圖與工作原理示意圖。
3.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，設有一臺模擬電機用來演示電動機的工作狀態。
4.示教板面板部分采用1.5mm厚冷板沖壓成形框架結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

電動車能量管理系統實訓裝置,輪機工程電工實驗臺

一、產品概述：
      “船舶電工技能實訓裝置”是根據勞動部和原中國船舶工業總公司聯合頒發的“中華人民共和國職業技能鑒定規范（考核大綱）”中對初級船舶電工的技能要求研制的。裝置注重對知識點和技能的培訓考核，可作為職業院校船舶類相關專業的實訓教學設備，也可作為職業鑒定站（所）等相關機構的培訓和技能鑒定。
二、產品特點
1.采用實訓臺和組件相結合的形式，靈活和方便，可完成初、中級要求的全部技能培訓和考核
2.電源、儀表、控制器件、控制線路等功能模塊結構清晰、功能明確、操作維護方便
3.提供多樣式的典型船舶電氣線路，學生可自已動手操作，完成典型的電氣控制線路的布線、安裝與調試，通過訓練有效提高學生的動手操作技能與調試分析能力
三、技術性能
1.輸入電壓：三相四線～380V±10%? 50Hz
2.工作環境溫度范圍為：-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜3kVA
四、實訓臺配備
（一）電源控制臺
1.交流電源：提供三相～380V、單相～220V固定輸出的交流主電源，通過一臺變壓器隔離提供220V、110V、24V的船舶常用交流控制電源，電源輸出具有過流及短路保護功能，帶儀表指示。
2.直流電源：提供24V及220V的直流電源，輸出具有短路保護功能，帶儀表指示。
3.儀表:提供交流電壓表、交流電流表，直流電壓表、直流電流表、頻率表等。
（二）單元電路：提供照明配電設備控制系統、照明燈具及其電路、報警及呼叫控制系統、啟動器類控制系統電氣線路、錨機和系纜設備電氣線路；各元器件分別裝在不同的掛板上，結構清晰直觀，方便實訓。
