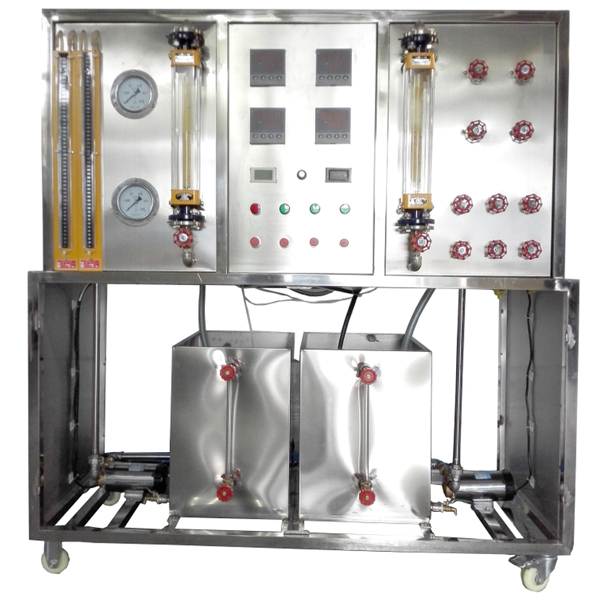

換熱器綜合實驗裝置,電動汽車車身電器實訓裝置

實驗目的：

1、了解板式、列管及套管換熱器的構造特點及傳熱性能的差別。

2、掌握各換熱器性能測試方法，了解影響換熱器性能的因素。

3、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。

4、掌握流體流速、流量、壓力、溫度等參數的測量技術。

主要配置：

套管式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調節閥門組，阻力測試壓力表及U型差壓計，加熱功率由固體調壓模塊無級調節，**信號輸入巡檢儀顯示溫度，電流表，電壓表，不銹鋼臺架及控制屏等。

技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率6.5KW。

2、換熱器面積：列管換熱器0.36m2，板式換熱器0.56m2，套管換熱器 0.21m2。

3、電加熱總功率：≦6.0KW，加熱溫度：≤80℃。

4、冷、熱水泵參數： 流量： 20L/min ，揚程：12m，功率：120W。

5、轉子流量計：二臺并聯，熱水流量量程：16—160L/h，冷水流量量程：40—400L/h。

6、原水箱：304 不銹鋼材質，容積：80L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定）。

7、熱水箱 ：304不銹鋼材質，容積：60L（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。

8、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。

9、外形尺寸：1200×600×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。

換熱器綜合實驗裝置,電動汽車車身電器實訓裝置

一、產品簡介
該設備采用全新純電動車身電器實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。
適用于各類院校對純電動汽車車身電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的純電動車身電器系統，充分展示純電動車身電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的**鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動車身電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測純電動車身電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
