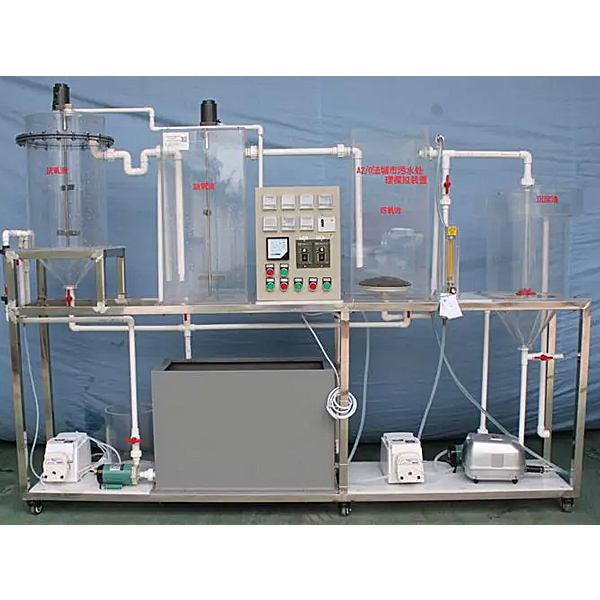

A2O法城市污水處理實驗臺,太陽能發電實驗裝置

一、實驗目的：
按照國家 [污水綜合排放標準]（ＧＢ８９７８－１９９６）規定，氨氮**容許排放濃度二級標準是２５ｍｇ／Ｌ，磷酸鹽（以Ｐ計）**容許排放濃度二級標準是１．０ｍｇ／Ｌ。厭氧――缺氧――好氧（A2O）工藝是污水除磷脫氮技術的主流工藝，同常規活性污泥相比，不僅僅能生物去除ＢＯＤ，而且能去除氮和磷，這對于防止水體富營養化的加劇有重要的作用。本裝置是A2O工藝的教學演示和動態實驗設備。通過裝置實驗希望達到以下目的：
1了解A2O工藝的組成、運行操作要點；
2確定去除率高、能量省的運行參數，指導生產運行；
3針對一些工業污染源對該工藝運行中的沖擊，提出準確的判斷，避免造成較大的事故；
4用實踐經驗培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平；
5利用裝置運輸方便的特點，可以在擬建污水廠的現場，進行污水處理可行性的試驗。
二、主要技術指標及參數：(參考參數)
1、環境溫度：5℃～40℃
2、處理水量：8～16L/h
3、設計進、出水水質：
進水BOD5 150～300mg/L 出水15～30 mg/L
進水COD 300～600mg/L 出水30～60 mg/L
進水SS 80～160mg/L 出水8～16 mg/L
進水pH 6～9 出水6～9
4、裝置外形尺寸：2000 mm×400 mm×1500mm
5、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護

A2O法城市污水處理實驗臺,太陽能發電實驗裝置

本太陽能綜合測試實驗裝置采用模塊化結構設計，各單元合理布局，電氣測試點均采用安全的香蕉插孔與實驗導線連接；模擬光源與太陽能電池板置于滑臺的兩端，光源的強度與距離均可手動調節。電池板的背面置有溫度傳感器，方便測量組件的溫度變化；儀表單元實時采集系統發用電信息，并傳遞給組態觸摸屏，進行綜合監測，此外配有遠程通訊接口，可將數據遠程傳遞給上位機，能對數據進行報表存儲、查詢和打印；實驗裝置內集成了太陽能控制器、蓄電池、離網逆變器以及交直流負載，可以組成小型離網型獨立光伏發電系統，是模擬太陽能發電的綜合性實驗裝置。

主要參數

1.太陽能電池組件：單晶組件，**輸出功率5W，工作電壓16.8V，工作電流0.3A，尺寸(306×216×25mm）。

2.模擬光源：飛利浦300W鹵鎢燈，距離、光強均可手動調節，調節距離0-80cm，調節功率0-300W。

3.手持照度計：測量范圍1-50000Lux，精度±4%rdg±0.5%f.s。

4.儀表顯示單元：2個直流電壓表DC0-50V；2個直流電流表DC0-5A；1個交流電壓表AC0-300V；1個交流電流表AC0-2A。

5.觸摸屏：采用4.3〞嵌入式一體化觸摸屏；實時監測系統發電、用電與環境參數等信息；具有歷史曲線顯示。

6.蓄電池：鉛酸電池12V/7.2AH。

7.太陽能控制器：DC12V/24V自動切換、額定電流DC10A、PWM(脈沖寬度調制)方式充電；具有充放電指示、電池狀態指示、溫度補償等功能；具有蓄電池反接、夜間防反沖、防雷、光伏限流、過充、過放、負載過載、短路等保護功能；具有光控/時控輸出模式控制功能。

8.離網逆變器：輸入電壓DC12V；輸出AC220V±10%、50HZ、150VA、純正弦波；輸入輸出采用高頻變壓器隔離；具有過欠壓關斷、過載、過溫等保護功能。

9.直流阻性負載：直流LED指示燈。

10.直流感性負載：直流風扇。

11.交流阻性負載：交流LED指示燈。

12.交流感性負載：交流風扇。

13.可調功率電阻：可變電阻（0-2K）。

14.系統安全：具有過載、短路、接地等保護功能。
