電動車動力系統工況實驗臺,循環式空調過程實驗臺

一、產品簡介

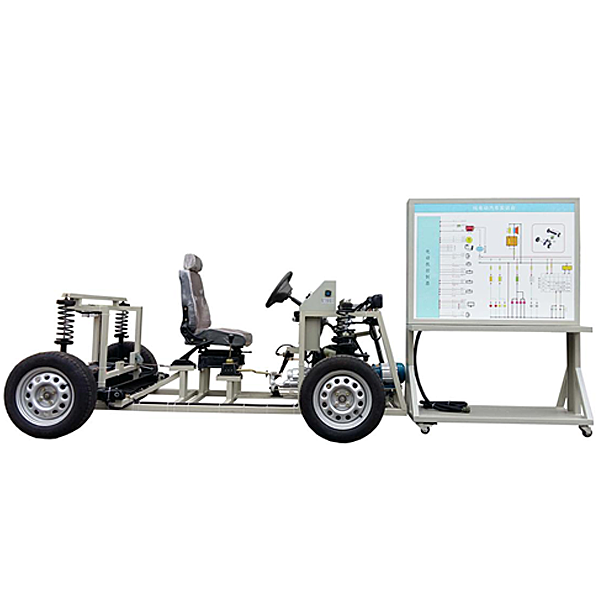

該設備采用全新純電動車電機驅動系統實物為基礎，由師生自由搭接實訓平臺。
適用于各類院校對純電動車電機驅動系統動手搭接的教學需要。
二、功能特點
1.搭接好后,真實可運行的純電動電機驅動系統，充分展示純電動電機驅動系統的組成結構與工作過程。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車電機驅動系統的工作過程。
3.設備面板采用開放式設計,真實器件可自由搭接。
4.純電動車電機驅動系統真實器件采用掛件安裝,附彩色接線原理圖。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。

電動車動力系統工況實驗臺,循環式空調過程實驗臺

實驗目的：
可對空氣進行加熱，加濕，冷卻和干燥等空氣調節過程的實驗，空氣品質處理有：表冷器，淋水式兩種。
主要配置：
塑料、有機玻璃風道；孔板流量計，差壓傳感器，整流板，加熱器，不銹鋼加濕器，噴淋器，表冷器，低噪音軸流風機，溫度測試系統，濕度測試系統，壓縮機，冷凝器，鈦包蒸發器，儲液罐、銅手閥，不銹鋼加濕水箱，防腐水泵，轉子流量計，16路**信號輸入巡檢儀顯示溫度、濕度、風差壓，電控制箱，不銹鋼支架。
技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率5.0KW。
2、溫度：10～25℃、壓力：0～15MPa、濕度：10～40RH%、流量：0～1000L/h 。
3、壓縮機：制冷量 950Kcal/n，制冷劑 R12，制熱量 3.0KW。
4、蒸發器換熱面積：15m2，換熱器換熱面積：15m2。
5、蒸發器水箱：尺寸 650×400×450mm，304不銹鋼材質。
6、低噪音軸流風機：流量2000m3/h，功率370W。
7、水泵參數：流量：30L/min ，揚程：20m，功率：370W。流量計范圍40-400L/h。
8、溫度由高精度溫度傳感器測量，**信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速、功率等實驗全部測量參數，手動風門調節風量。
9、外形尺寸：2800×600×1900mm，外形為不銹鋼可移動支架，帶雙剎車輪。
10、單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
