螺紋傳動效率實驗臺,絮凝沉淀實訓臺

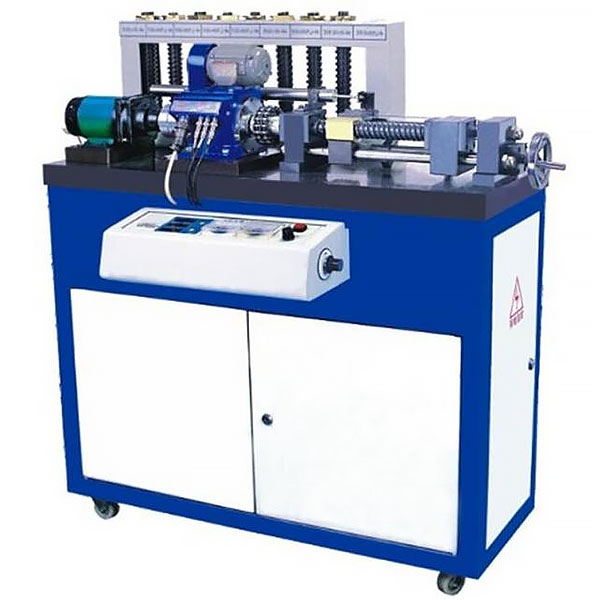

該實驗臺可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗，采用先進的數據采集傳輸系統和數據處理分析軟件，是機械設計實驗室的重要設備之一。
實驗項目內容：
1.矩形、梯形、鋸齒形螺旋副幾何參數與位移關系測試；
2.矩形、梯形、鋸齒形螺旋副的受力測試；
3.矩形、梯形、鋸齒形螺旋副的傳動效率測試與分析；
主要技術特點：
1.實驗臺由帶減速器的直流調速電機驅動，配有設計巧妙的試件快速裝卸和調整機構，輸入螺桿端裝有轉矩轉速傳感器，輸出螺母端裝有直線位移傳感器及負載裝置。
2.配有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測試不同牙型不同導程的螺旋傳動輸入轉矩及轉速、螺母移動線速度,計算其傳動效率。
3.采用了高精度的ZJ5轉矩轉速傳感器，測量精度為+0.27%;配有數據采集放大傳輸系統和數據處理分析軟件，采用RS232串口與計算機連接，可清晰直觀地顯示各種數據及曲線。
4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
主要配置及技術參數：
1.被測螺旋副：
(1)中32單、雙線矩形螺紋螺距P=10mm導程S=10、20mm；
(2)中32 (1~5)線梯形螺紋螺距P=12mm導程S=12、24、36、48、60mm；
(3)中32單、雙線鋸齒形螺紋螺距P= 10mm導程S=10、20mm；
2.負載砝碼8塊5kg/塊；
3.專用軟件光盤1張；
4.外形尺寸1000x520x870mm;
5.重量160kg。

螺紋傳動效率實驗臺,絮凝沉淀實訓臺

一、實驗目的：
給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。希望達到以下目的：
1、通過對有機玻璃裝置直接地觀察，加深對組成的各個部分的了解；
2、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝時間：10min
4、攪拌漿線速度 0.2～0.5m/s（可調）、
5、裝置外形總尺寸：長×寬×高=1170mm×300mm×600mm
6、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，400×400×500mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，300×400×500mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1只）
4、絮凝塔1套、透明有機玻璃材質、壁厚8mm，Ø 200×700mm；（含304不銹鋼攪拌器1套）、
5、防腐蝕提升磁力水泵1臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率30W；
6、流量測量與調節：轉子流量計1只、（0.1～1m3/h）
7、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
8、配套UPVC連接管道和閥門（中財品牌）。
