樓宇工程智能化設備監控系統實訓臺,電機維修及檢測實驗臺

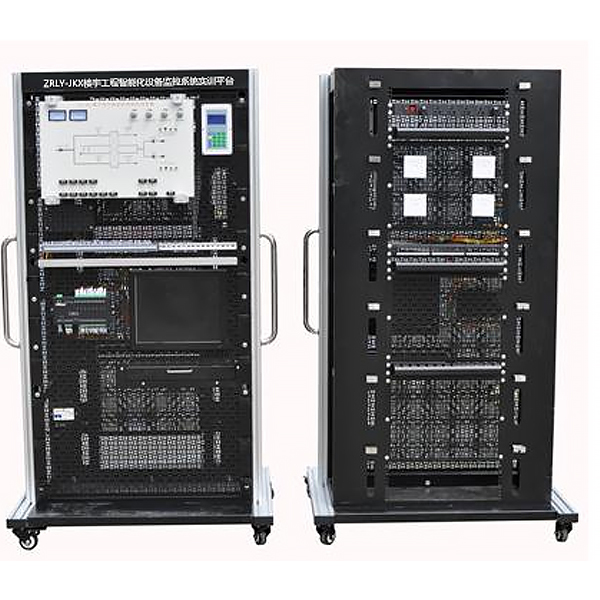

1、設備概述
樓宇工程智能化設備監控系統實訓裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L(fēng)和良好的職業素養。
2、技術指標
(1)電源輸入：?jiǎn)蜗嗳€(xiàn)（第三方接地），AC220V±10%，50/60Hz；
(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3)機功耗：≤300W；
（4）外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、實訓項目
a)基礎實操部分
系統的安裝、布線、接線、編程、調試、運行、維護及維修；
線路故障的設置、檢測及排除；
橋架及其支架的安裝和布線；
信息插座和機架設備的安裝；
水晶頭及跳線的制作和測試；
RJ45模塊和配線架的壓線和測試；
RJ45跳線的連接及鏈路的測試。
b)模擬I/O模塊
四種標準信號（DI/DO/AI/AO）的認識、測量與連接；
程序設計、編寫、調試和監控；
組態監控界面設計。

樓宇工程智能化設備監控系統實訓臺,電機維修及檢測實驗臺

一、概述

本裝置是進行單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出 廠檢測（包括部分型式試驗）的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適 用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準—維修電工》《職業技能鑒定培訓教材—維修電工》等相關內容，同時 可作為初級、中級、高級維修電工的等級考核與鑒定的設備。

二、技術參數

1、輸入電壓：三相四線制～380V±10% 50Hz

2、工作環境：環境溫度范圍為-5～＋40℃ 相對溫度＜85%25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1500mm，

5、外觀：設計合理，美觀大方

6、材質：采用鋼鐵材質，耐磨損，防生銹。

三、裝置的配備

1、電源控制屏 控制屏為鐵質雙層亞光密紋噴塑結構

2、實訓桌 實訓桌為鋁木結構。為了便于繞線和實訓室的管理，手搖式電子計數線繞機固定在桌面上。

3、主控功能板

1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。

2）控制屏上有數字式交流電壓表一只，通過波段開關切換可以觀測相間電網電壓。

3）三相可調交流電源，通過 1.5KVA 三相同軸自耦調壓器進行調壓，可輸出三相 0～450V 及單相 0～250V 可調電壓。

4）直流電源部分： 220V/0.5A 直流電源一組，還有短路保護功能。 0～250V 可調直流高壓電源一組，帶有過壓保護及短路保護功能。

5）提供直流數字電壓表一只：測量范圍 0～300V，分 2V、20V、300V 四檔，直鍵開關切換，三位半顯示，輸入阻抗為 10MΩ，精度為 0.5 級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外測電壓。

4、儀表功能板

1）提供真有效值交流數字電壓表一只，測量范圍 0～500V，精度 0.5 級，三位半數顯。

2）提供真有效值交流數字電流表三只，測量范圍 0～5A，精度 0.5 級，三位半數顯。

3）直流數字毫安表一只：測量范圍 0～2000mA，三位半數顯，精度 0.5 級。

4）智能功率、功率因數表一只：由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、

數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用先進的 DSP 技術計算有功功率、無功功率，功率表精度為 0.5 級，電壓、電流量程分別為 450V、 5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測 試結果數據，并可逐組查詢。

5）單相電容運轉電動機電容：4uF/450V CBB 電容。
