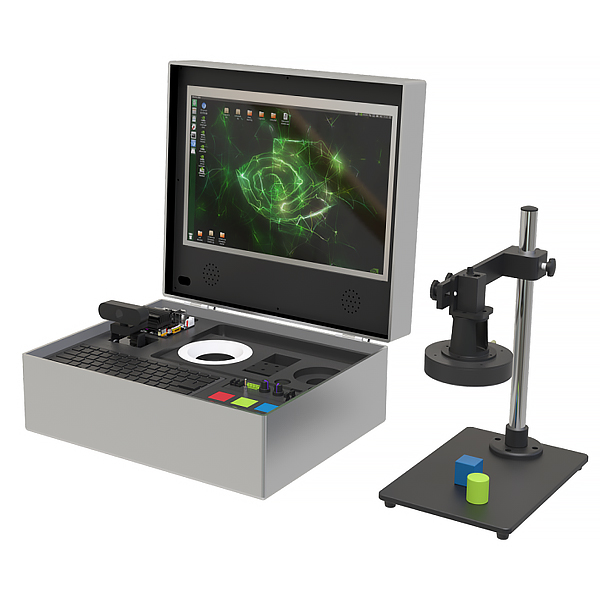

機器視覺教學實驗裝置,機械傳動組合實驗裝置

特點和優勢
（1）開箱即用。部署邊緣計算終端，配置17寸高清IPS觸摸屏，支持十點觸控，內部含儲物單元格，支持鍵盤、鼠標、電源適配器，以及實驗教具的存放。上電即用，用戶無需配置任何外設。
（2）支持兩種開發環境。實驗軟件提供jupyter notebook和VS2015兩種開發環境，其中jupyter notebook采用Python編程語言，VS2015采用C++編程語言，用戶根據實際需要選擇，可滿足不同院校的教學要求。
（3）雙視覺系統設計。包含標準機器視覺系統和云臺視覺系統，可開展靜態、動態兩種環境下的機器視覺實驗。
（4）源代碼開放。開放全部軟件框架和算法級源代碼，學生可在代碼層面，通過調參、代碼填充等方式進行應用和驗證性質的課程基礎實訓，也可參考實驗指導書，自行編寫代碼，進行相對復雜的項目實訓。教師則可依托該平臺，進行深度的二次開發。
系統主要功能模塊
1.邊緣計算終端
邊緣計算終端采用NVIDIA公司的Jetson Nano處理器，該處理器具備GPU運算功能，既可作為邊緣計算終端（即小型電腦）使用，也可進行基于深度學習的數字圖像處理相關的分析和運算。通過在處理器中部署視覺系統SDK、Python和OpenCV等相關軟件和框架，以及與外接設備的通訊協議，學生即可完成從視覺系統硬件搭建、圖像采集、圖像處理，到實驗流程設計與論證，再到視覺系統和外部設備的聯動控制等一系列功能，無需另外配置電腦。
邊緣計算終端主要技術參數如下：
（1）處理器：64位四核CORTEX-A57，128核MAXWELL GPU；
（2）內存：4GB LPDDR，板載存儲：128GB；

機器視覺教學實驗裝置,機械傳動組合實驗裝置

一、產品概述
該實驗臺用于高等學校機械類專業開設“機械系統傳動方案創新組合設計分析實驗”，以培養學生綜合設計能力、創新能力和工程實踐能力為基本價值取向的新型現代實驗設備。該實驗臺運用全新的創新設計理念，將機械傳動裝置分成若干模塊，可根據實驗教學要求，進行多樣化選擇、拼裝和測試，變型功能強，是智能化的綜合性實驗設備。
二、機械創新組合實驗平臺實驗項目:
1、機械系統傳動方案設計 2、機械系統拼裝實訓 3、機械系統運動分析 4、機械系統創新組合的分析
三、實驗內容
1、機械系統傳動方案設計：（1）傳動類型的選擇（2）傳動順序的安排（3）傳動比的分配（4）特性參數的計算
2、機械系統拼裝實訓：
（1）典型單級機械傳動傳動方案拼裝實驗：V 帶傳動 滾子鏈傳動 圓柱齒輪傳動 圓錐齒輪傳動、蝸桿蝸輪（上置式）傳動 蝸桿蝸輪（下置式）傳動、槽輪機構傳動 單十字萬向聯軸器傳動
（2）典型多級機械傳動傳動方案拼裝實驗：變速器傳動（參照CA6132 精密車床九速變速器設計）。
（3）典型多級機械傳動傳動方案組合及創新實驗：錐齒輪—變速器—鏈—槽輪組合傳動、變速器—帶組合傳動、鏈—槽輪組合傳動、帶—鏈—槽輪組合傳動、錐齒輪—槽輪—帶組合傳動、錐齒輪—槽輪—鏈組合傳動、帶—槽輪組合傳動、鏈—槽輪組合傳動等。
