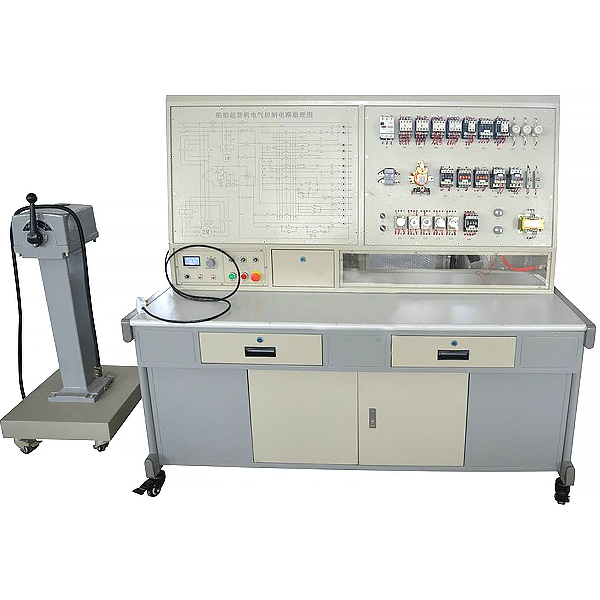

船舶起貨機電氣控制技能實驗裝置,曲柄滑塊實驗裝置

一、 概 述
本船舶起貨機電氣控制技能實訓裝置是上海中人教儀為各航海職業院校船舶電氣專業和輪機工程等專業，社會船舶造修單位，船員培訓機構的教學及培訓考核而研制的。它適用于課堂演示，輪機電氣控制的操作及培訓實習。目前，船舶電氣拖動設備大多仍以繼電接觸器控制線路為主，大部分船舶設備要經常使用、連續工作或頻繁操作，難免出現較高的故障率，就要求輪機人員透徹理解電氣線路，以達到快速排故的目的。
二、 產品特點
1.將起貨機控制電路的所有電氣元件安裝在面板表面，能夠直接觀察其動作狀態；
2.面板上印有起貨機控制原理圖、故障點分布及指示燈；
3.采用工業級的船用主令控制器控制設備，以達到模擬現場操作的目的；
4.配有專業設故排故設備可模擬所有常見的電氣故障，可避免直接接觸強電，安全可靠。
三、 技術性能
1. 輸入電源：AC380V±10%  50Hz
2. 工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜1kVA
4. 外型尺寸：1572mm×718mm×1522mm
四、 裝置組成和配置
1.電源控制面板（鋁質面板）
(1)交流電源（帶有漏電保護措施）取自市電。
(2)人身安全保護體系
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電流型漏電保護裝置：控制屏內漏電流超過一定值，即自動切斷電源，保護人身安全。

船舶起貨機電氣控制技能實驗裝置,曲柄滑塊實驗裝置

ZRJX-HKA型
該實驗臺完全以《機械原理》教科書中實例一牛頭刨床機構進行實物模擬仿真，可作牛頭刨床機構速度、加速度仿真和實測實驗，及速度波動調節實驗。所做仿真和實測曲線與教科書中實例完全一致。加深學生對平面機構速度分析和速度波動調節兩章內容的理解。
該實驗配置適應高速動態參數采集的AD卡和采用微電腦控制進行數據處理并打印實驗結果，使學生掌握現代動態參數測試技術。
一、 實驗內容
1. 平面機構運動分析實驗
2. 機械系統動力學仿真實驗
3. 機械系統速度波動調節實驗
二、 主要技術參數
1、電機功率：90W
2、調速0～280轉/分
3 、光柵角位移傳感器：1000柵
4、直線位移傳感器：160L
5、外型尺寸：600×380×460mm
6、重量：45Kg
三、 性能特點
1. 該實驗臺有負載器，可完全模擬牛頭刨床刨刀的受力情況－正行程作用恒定載荷，反行程空載。
2. 該實驗臺為綜合實驗臺，即可作平面機構運動分析實驗，又可作機械系統動力學測試仿真實驗和速度波動調節實驗
3. 該實驗臺裝有大小飛輪各一個，可通過不加飛輪和更換飛輪，比較速度波動調節效果
4. 配套的計算機測試仿真軟件，可分析從動件與主動件之間的運動關系，和求解在負載作用下主動件真實運動規律，并作出運動仿真和實測曲線
5. 該實驗臺配制適應高速動態參數采集的AD卡，測試精度高，速度快且穩定。
