分布式過程控制系統實驗臺,光伏發電教學實驗臺

一、概述

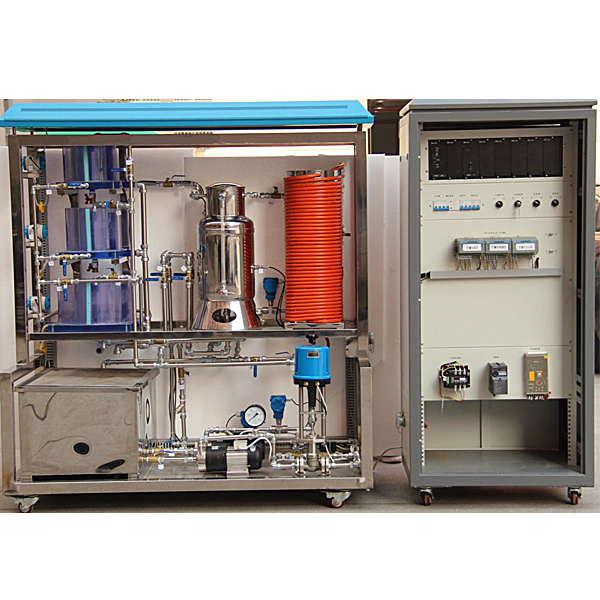

本實訓裝置由硬件和軟件兩部組成，其中硬件包括控制柜、智能儀表、DCS控制等單元組成；軟件包括數據庫軟件、設備組態軟件、設備編程軟件、工業組態軟件、服務軟件包及工程數學軟件等組成。
信號接口面板：控制對象中的儀表信號和電氣信號轉移到信號接線板上，提供AI、AO、DO等傳感器檢測及執行器控制信號接口，便于連線組成不同的控制系統。通過安全型接插式導線將實驗板與信號板之間進行不同的配線，以完成過程控制各類實驗。
系統網絡分為監控網絡、系統網絡和控制網絡三個層次，監控網絡層實現工程師站、操作員站、高級計算站與系統服務器的互連，系統網絡層實現現場控制站與系統服務器的互連，控制網絡層實現現場控制站與過程的通訊。
二、配置及功能
（一）系統整體結構
1、系統網絡架構從上至下由管理網（MNET）、系統網（SNET）、控制網（CNET）三層構成。管理網為可選網絡層，用于和廠級生產管理系統如MES、第三方管理軟件等進行通訊，并可通過INTERNET實現安全的信息發布，實現數據的高級管理和共享。
2、系統網連接工程師站、操作員站、歷史站和控制站等系統節點，支持P-TO-P（對等網）、C/S（客戶機/服務器）、P-TO-P和C/S（混合）三種網絡結構，可快速構建星型、環型或總線型拓撲結構的高速冗余網絡，符合IEEE802.3 及IEEE802.3u 標準，100/1000Mbps 自適應。
3、控制網用于控制站的主控制器與各I/O模塊及智能設備的連接，支持星型和總線型結構，符合IEC61158（國標：JB/T10308.3-2001，歐標：EN50170），確保現場級通訊的實時、穩定、快速。

分布式過程控制系統實驗臺,光伏發電教學實驗臺

 該實驗平臺應由太陽能電池組件、自動跟蹤系統、模擬光源蓄電池組件、環境監測系統、太陽能控制器、太陽能發電逆變系統、太陽能應用負載系統組成，各系統采用模塊化設計。
（1）自動跟蹤逐日系統，采用光強自動跟蹤控制和手動控制兩種控制方式，實現太陽能電池板全自動跟蹤。
（2）太陽能跟蹤系統開放化，提供各種實訓，加強學生動手能力。
（3）太陽能電池板工作環境監控，更接近實際工業級運用中太陽能電池板的使用。
（4）采用多塊工業級太陽能電池板，可進行串、并聯組合，模仿KW級光伏發電系統的太陽能電池板系統組建。
（5）太陽能路燈是目前光伏最為廣泛的應用，專門設計高效LED節能路燈，可直接用于實驗室夜間照明。
（6）全套整體結構采用工業鋁型材和雙面白高密度板設計。
（7）產品面板采用環氧樹脂面板制作，防止長時間變形。
太陽能光伏發電應用平臺技術參數
一、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方
式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
◎ 最大輸出功率：4*10W
二、自動跟蹤單元
◎ 跟蹤方式：雙軸全自動跟蹤◎ 精度：±0.5° ◎ 水平回轉角度：360° ◎ 俯仰角度：180°
三、含有電壓表、電流表、溫度表及濕度表、時鐘、鬧鐘等
四、蓄電池容量至少10Ah、電壓12V
五、環境監測模塊技術指標：含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示和設置
六、8寸觸摸屏顯示系統狀態：
◎太陽能控制器（帶報警功能）
◎輸入電壓、電流、功率的數據顯示及動態曲線顯示
◎輸出電壓、電流、功率的數據顯示及動態曲線顯示
◎單相逆變器：輸出電壓、電流、功率、用電量的數據顯示及動態曲線顯示; 輸出頻率顯示
