畜禽廢水處理實驗裝置,萃取塔操作單元實訓裝置

一、產品描述
畜禽廢水處理設備是專門為大中專院校開設的“環境工程”．“環境監測與治理技術”．“環境監測與評價”、“水環境監測與保護”，“城市水凈化技術”、“給排技術”等環境類相關專業而研制的綜合實訓平臺。該實訓平臺既能體現典型污水處理工藝的經典，又能反映出新型污水處理組合工藝系統）的先進，通過實訓平臺實訓促進工學結合人才培養模式的改革與創新，培養學生的可持續發展能力，為社會提供滿足企業需求的水處理設備安裝、調試及水質檢測分析等方面的專業人才。
二、主要技術指標及參數：
1、環境溫度： 5℃～40℃
2、處理水量：50～100L/h、
3、裝置外形總尺寸：2200mm×800mm×1600mm.、
4、工作電源：AC220V±10%、50Hz，單相三線制，功率2300W，安全保護：具有接地保護、漏電保護、過流保護
三、系統組成與功能

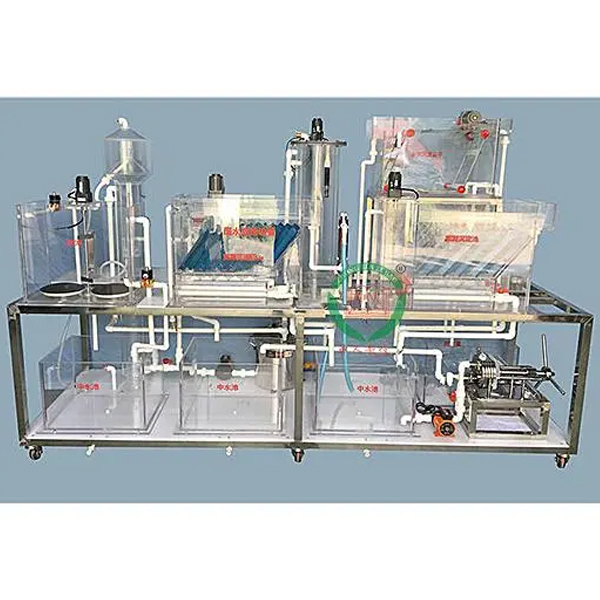

畜禽廢水處理綜合實訓設備主要由控制系統、供水系統和污水處理系統三部分組成。
控制系統：主要由電氣控制柜、觸摸屏、旋鈕開關、
觸摸屏控制、也可以手動、在線監測儀（PH儀和DO儀），監控等組成，供水系統：主要由水箱、不銹鋼支架、水箱液位管和球鬧等組成。污水處理系統：裝置對象設備整體采用不銹鋼框架進行設計，主要動力系統器件安裝在鋼架上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上層。下層動力系統主要由水泵、風機、中水池裝置等組成。有機玻璃反應器系統主要由有機玻璃平流式沉淀池、CSTR池、輻流式沉淀池、UASB池、SBR池、絮凝沉淀池、消毒池、固液分離機、有機玻璃中和池等組成。曝氣系統主要由風機、曝氣管、攪拌機、流量計和管道等組成，在線監測系統主要由DO在線儀、PH在線儀、浮球液位開關等組成。

畜禽廢水處理實驗裝置,萃取塔操作單元實訓裝置

一、脈沖/轉盤萃取單元操作實訓裝置系統的組成及特點
1、框架\樓梯\護欄：框架長×寬×高：約3000×1500×3500mm，樓梯寬度700mm。設備總安裝尺寸：3700×1500×3500mm。整機采用鋼質安裝框架（兩層設計，一層平面方便操作、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處理。緊固件：與法蘭，閥門，框架，樓梯，護欄，支架配合。
2、系統由脈沖/轉盤萃取雙萃取單元操作實訓裝置對象組成，所有不銹鋼設備均進行不銹鋼精細拋光處理，體現整個裝置的工藝完美性。塔節采用優質無機玻璃制作，視覺效果好，脈沖萃取塔塔體：玻璃主體，硬質玻璃φ125×1200mm；上、下擴大段不銹鋼φ200×500mm；填料為不銹鋼φ16 mm扁環。轉盤萃取塔徑 ф85×1500mm，不銹鋼動/靜環。
3、萃取塔萃余分相罐采用特制的高硼硅玻璃可視萃余分相罐，萃余分相現象清晰可見。裝置運行介質為煤油—苯甲酸—水物系，萃取輕相物料可循環使用。
4、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式結構就地儀表電器操作臺(含帶RS485通訊接口就地控制智能儀表、嵌入式微機位及開關位，并內含DCS接入口)。內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。裝置可由現場工控操作臺通過帶RS485通訊總線的智能儀表＋工控組態軟件的方式就地進行獨立測控，完成各實訓項目。系統也可采用DCS控制系統。
4、裝置可體現工廠情景化，盡量貼近工廠實際，突出重點；可進行裝置開車準備、開車、正常操作、停車、設備維護等方面的技能操作訓練、工藝指標控制操作技能訓練，同時可滿足化工工藝專業高級工、技師、高級技師培訓大綱的教學及培訓要求。
