水流銜接演示實驗裝置,油田污水處理實訓裝置

技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。

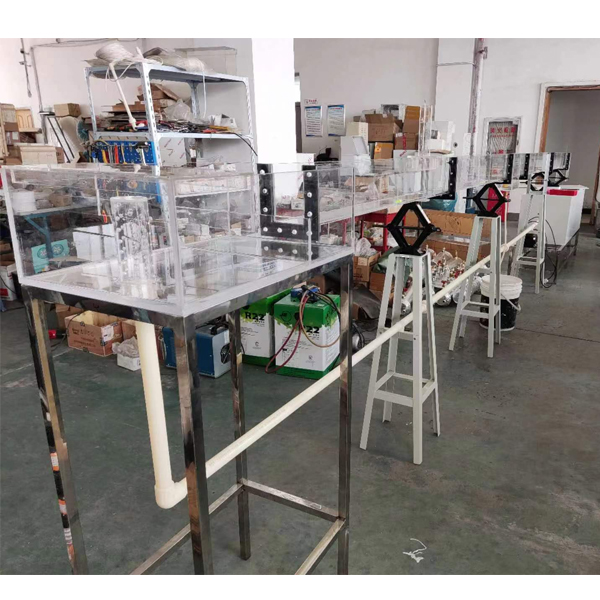

2、實驗槽道：全長11m有機玻璃雙變坡水槽，前后段有兩個可根據需要調節不同坡度的活動軸裝置。
3、采用管道離心水泵，功率：750W，揚程：65m，流量：6m3/h。
4、實驗流量：設計流量Qd=2000~3000ml/s，,最大過流量Qmax=5000ml/s。
5、標準水位測針0-300mm,管式流量計0-10m3/h。
6、整體采用有機玻璃精制，水面曲線清晰可見，并附有標尺和水準器顯示坡度。
7、前后段裝有升降機手動調節坡度，使用靈活方便。
8、循環水箱容積200L，PVC板材制作。
9、活動模型有：三角堰、寬頂堰、實用剖面堰，活動閘板可在不同坡度時調節演示十二種不同的水面流線。
10、實驗所用的流體-水為全循環使用設計，充分節約水資源。
11、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
12、外形尺寸：5300*500*1700mm（長×寬×高）。
13、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分

水流銜接演示實驗裝置,油田污水處理實訓裝置

一、實驗?zāi)康暮驮恚?br /> 在遼河油田開采原油后，經附近的煉油廠提煉，廢水從蒸餾、烈化、疊合、焦化等生產裝置及油罐區排出。廢水中的油類多以懸浮或乳化狀態存在于水中。廢水中除含油外，還含有硫化物和酚。此外，在油的堿洗過程中還有含堿廢水排出。
在煉油廠廢水處理，一般包括除油、除硫、除酚。
本設備是根據遼河油田中試實驗工藝流程來設計，工藝是合理的，效果良好，使學生學習后能達到以下目的：
1、 了解這套設備的工藝流程、技術參數；
2、 加深對實驗基本概念的理解，提高理論和實踐知識；
3、可以通過運轉，能測出油的去除率，COD、BOD5、SS的去除率，提高操作技能。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：10～15L/h、
3、進水含油量：300～500 mg/L、
4、出水含油量：2～5 mg/L、
5、裝置外形尺寸：3500mm×500mm×1600mm、
6、電工作電源：AC220V±10%、50Hz，單相三線制，功率1500W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，600×400×500mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，400×400×500mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1只）
4、破乳池1只、透明有機玻璃材質、壁厚10mm， Ø 200×300mm；帶攪拌裝置
5、斜板隔油池 1只、透明有機玻璃材質、壁厚10mm，400×300×500mm、帶電機刮渣系統裝置
6、平流式氣浮池1只、透明有機玻璃材質、壁厚10mm，400×300×500mm帶電機刮渣系統裝置
7、中心導流矩形接觸氧化池1只、透明有機玻璃材質、壁厚8mm，Ø350×500mm；
8、豎流式沉淀池1只、透明有機玻璃材質、壁厚7mm，Ø300×400mm；
9、過濾柱1只、透明有機玻璃材質、壁厚7mm，Ø150×1000mm；
10、串激電機1臺、（功率90W、轉速3000rpm）、304不銹鋼攪拌槳1套。
