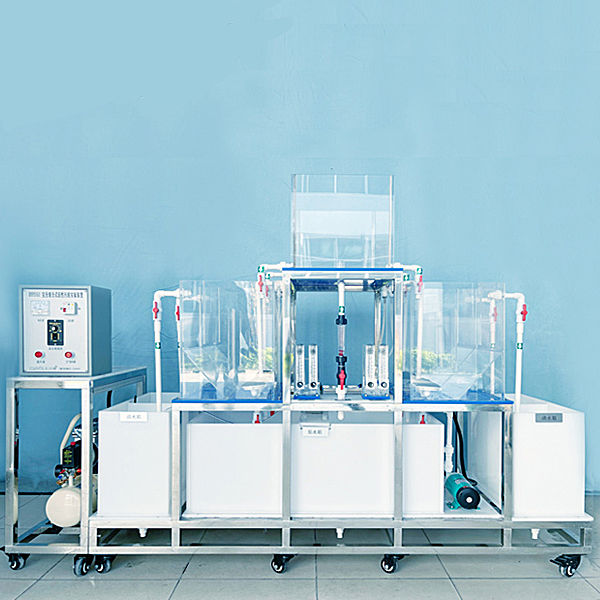

完全混合式活性污泥實驗裝置,智能數據采集系統液壓高壓實驗裝置

一、實驗目的：
污水處理構筑物動態模型實驗的目的是配合排水工程教材所講授的相關內容，使學生能直觀了解構筑物型式、內部構造及水在構筑物內的流動軌跡，加深對所學內容的理解。
通過本實驗，希望達到下述目的：
1通過觀察完全混合型活性污泥法處理系統的運行，加深對該處理系統特點及運行規律的認識；
2通過對模型實驗實驗系統的調試和控制，初步培養進行小型模擬實驗的基本技能；
3熟悉和了解活性污泥法處理系統的控制方法，進一步理解污泥負荷、污泥齡、溶解氧濃度等控制參數及在實際運行中的作用。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：20～30L/h
3、空氣曝氣量：100～300L/h
4、設計進、出水水質：
進水：BODcr 400～800mg/L 出水：70～150mg/L
進水：COD5 200～400mg/L 出水：20～40mg/L
進水：SS 00～300mg/L 出水：20～80mg/L
進水：PH 6~9 出水：6~9
5、反應池尺寸：350mm×300mm×400m（4只）、
6、裝置外形尺寸：1800mm×700mm×1600mm
7、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W，安全保護：具有接地保護、漏電保護、過流保護

完全混合式活性污泥實驗裝置,智能數據采集系統液壓高壓實驗裝置

智能數據采集系統液壓實驗臺具有開發測試分析系統，通過對流量、壓力、功率、轉速、時間、溫度、計算機人機畫面 -- 計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、各類閥泵的動靜態測試等實驗。通過實驗，對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。
1 液壓泵站部分技術要求
①　由1臺手動變量柱塞泵（做定量泵用，方便調整流量大小）和1臺限壓式變量葉片泵組成，分別設置獨立的液壓回路。
②　手動變量柱塞泵最大流量80ml/r,額定壓力20MPa，配6級電機30kW；限壓式變量泵 (葉片泵)排量20ml/r，額定壓力12MPa，配4極電動機7.5kW。
③　油箱：公稱容積大于 200L；附有液位、油溫指示計，吸油、回油濾油器、安全閥（分別配），分別設置回油口，出油口，一個泄油口（液面以上回油箱）。
④　泵站系統管路設計和液壓元件、輔件的選用需滿足回路的最大工作壓力和流量。
⑤　測量電機的輸出功率（油泵的輸入功率）方式：測電機的輸入功率，配上電機的傳動效率曲線圖（電機廠家提供）算出電機的輸出功率（油泵的輸入功率），電機和油泵直聯。
⑥液壓氣壓傳動設計與控制虛擬仿真軟件

本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，界面設有首頁、幫助、全屏、元件認知、回路搭建、關鍵元件測試、典型系統測試界面。
1.元件識別采用了自動播放的形式，介紹了設備上的郵箱、液位計、油泵機組（此處介紹彈出液壓符號、原理與介紹，點擊確定進入下一項介紹）、閥架、壓力表、傳感器等
