平面機構運動設計分析與測試實驗裝置,電動汽車電池及驅動實訓臺

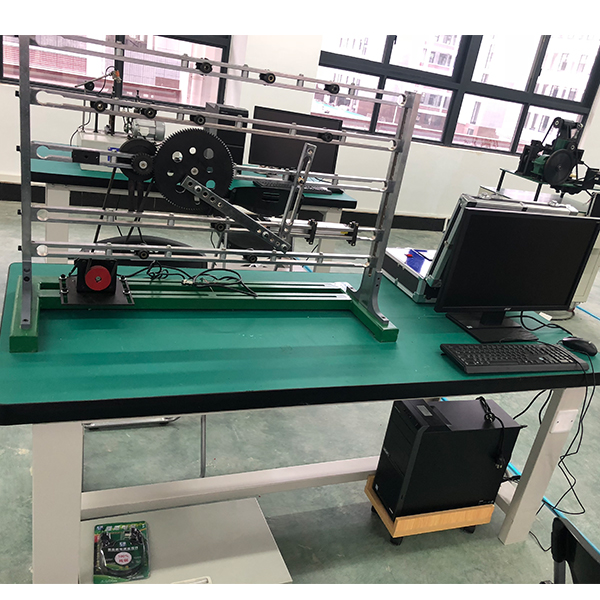

該實驗臺能較好地完成從機構運動方案創新設計、仿真、拼裝到運動參數測試分析全過程。可培養學生對機構運動方案的創新設計，并自己動手搭接機構，研究機構的運動參數，是培養學生掌握測試分析和實踐動手能力的綜合實驗臺。適用于機械原理、機械設計、機械創新設計等課程開設平面機構設計性、綜合性和創新性實驗，是構建開放性創新型實驗室的重要設備之一。
實驗項目
1、平面機構組成原理的拼裝及仿真設計實驗
2、平面機構運動參數測試分析實驗
3、計算機軟件虛擬實驗
實驗內容
平面機構組成原理的拼裝及仿真設計實驗
（1）齒輪-對心曲柄滑塊機構
（2）齒輪-偏置曲柄滑塊機構
（3）等速運動-等加速等減速運動規律凸輪機構
（4）簡諧運動規律凸輪機構
（5）槽輪機構
（6）齒輪—曲柄搖桿機構
（7）曲柄擺塊-齒條齒輪機構
（8）擺塊機構
（9）擺動導桿-對心滑塊機構
（10）擺動導桿-偏置滑塊機構
（11）正弦機構
（12）擺動導桿-雙搖桿機構
（13）齒輪-齒輪齒條機構（手動）

平面機構運動設計分析與測試實驗裝置,電動汽車電池及驅動實訓臺

產品簡介
選用國產主流新能源純電動車零部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，培養學員對新能源電驅動系統故障分析和處理能力，適用于各院校新能源驅動傳動課程教學和維修實訓設備。
功能特點
1.真實可運行的新能源電驅動傳動系統集成，充分展示各主要零部件組成結構和邏輯控制關系。
2.各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握系統零部件拆裝要點和安全保護；
3.傳動軸輸出端加裝磁粉制動器，模擬車輛負載系統，通過調整兩端負載大小，真實再現電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等參數變化規律。
4.動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。
5.動力電池包半透明設計，內置LED排燈照明，便于學員觀察電池內部結構。
6.真實的機械齒輪傳動和剎車系統，觀察制動能量回饋電流變化，掌握制動能量回收概念。
7.設備帶電動真空助力液壓制動系統，開關信號通過壓力傳感器智能控制真空泵工作。
8.設備配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
9.實訓臺配備有制動器防護罩等安全保護裝置。
10.UV平板噴繪面板完整顯示電驅動傳動系統工作原理圖，且安裝檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。
11.設備由移動臺架和面板組成，平臺水平放置，安裝主要零部件；設備底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
12.設備檢測面板正前方底座上配有臺面，方便放置資料、檢測儀器等。
