兩相厭氧實訓臺,軸系創意組合方案設計實驗臺

一、實驗目的：

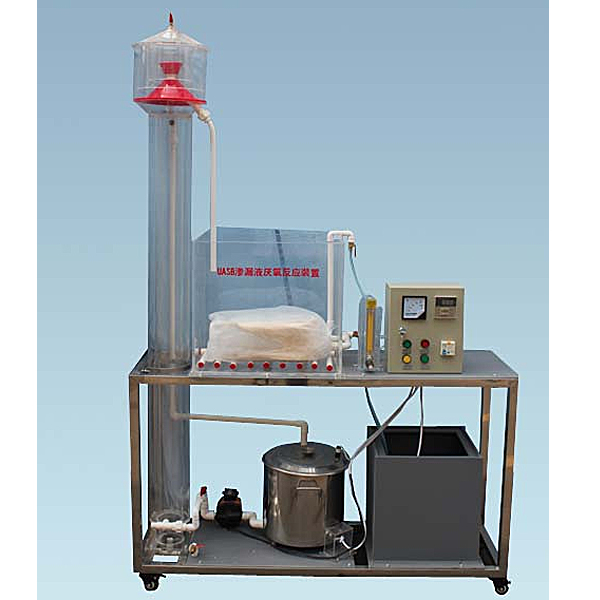

一體化兩相厭氧生物處理反應器，采用多組多種形式的套筒將反應器內的空間有機地分割成產酸相生物處理反應區、兩相厭氧過渡區、產甲烷相生物處理反應區、泥水分離區、氣相區等，從而實現了兩相厭氧設備一體化的目的。本反應器不僅管理操作簡單、處理效率高，而且由于體積小、占地少，使工程造價降低，非常適合中小型高濃度有機廢水處理工程的推廣和應用的教學實驗設備。
通過本實驗希望達到以下目的：
1、了解反應器的內部構造；
2、掌握反應器的啟動方法，污泥的形成機理；
3、就某種污水進行動態試驗，以確定工藝參數和處理水的水質。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：2～5L/h
3、設計進、出水水質范圍：
進水 BOD5 500～1000mg/L 出水30～600 mg/L
進水 COD 1000～2000mg/L 出水100～200 mg/L
進水 SS 50～100mg/L 出水10～20 mg/L
進水 pH 6～9 出水6～9
4、裝置外形尺寸：2100 mm×500 mm×1900mm

兩相厭氧實訓臺,軸系創意組合方案設計實驗臺

一、產品概述
軸系裝配工藝實訓臺是原軸系實驗箱的升級換代產品,除能完成原有軸系的軸系組裝實驗課程外,在配置上增加電機、聯軸器,在加工上提高加工精度，使組裝好的軸系能夠正常運轉,同時,在設計上增加一些調整項,要求學生在組裝時會調整軸承位和連接位的間隙及位置調整,完全模擬實際裝配環境,提高學生動手能力。在實驗項目上，增加傳動件配合項（齒輪、蝸 輪蝸桿要求配合好），增加簡便式負載，認知傳動系統增加負載后的系統傳動變化。
二、產品功能與性能
軸系裝配工藝實訓臺配備10大類型零部件（支承類、齒輪類、 軸類、軸承類、端蓋類、聯軸器定位零件類，鍵聯接類、螺紋聯接類以及潤滑密封件類），可讓學生根據軸系簡圖及工作情況，主選擇零部件組成結構不同的軸系。利用該設備可以完成以下實訓項目：
1.組件裝配（齒輪、軸承、聯軸器的裝配）
2.部件裝配（軸系部件裝配）
3.軸系裝配工藝性分析：
裝配工藝實訓的主要內容：確定裝配方法、制定裝配程序、劃分裝配工序、按工序確定組、部件裝配技術要求、確定裝配質量檢查方法、確定裝配工具、制定工藝文件等。軸系裝配工藝性分析，要求學生在分析軸系裝配工藝性的基礎上提出改進設計方案。
三、實驗臺結構與工作原理
該實訓臺由柜體和實訓所需零部件組成。學生在柜體平臺上根據附錄所提供的軸系裝配簡圖，自主進行兩平行軸的，圓齒輪傳動裝配實訓。同平面兩相交軸的圓錐齒輪裝配實訓和不同平面的兩相交軸的渦輪蝸桿傳動裝配實訓。并對其裝配部件上的零件軸向位置，支承座的中心高進行調整，使其達到最佳裝配要求。
