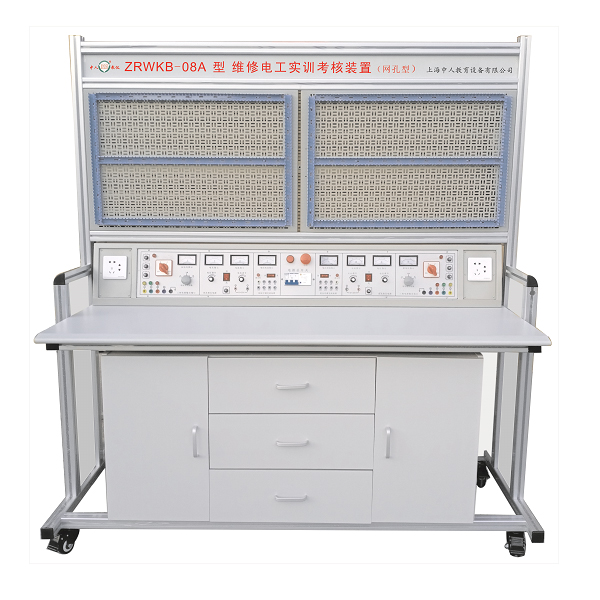

網孔型維修電工考核實驗裝置,自循環虹吸實驗裝置

一、概述

該裝置主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、特點

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。一組進行照明電路實驗，一組進行電拖實驗

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

三、技術性能

1、輸入電源：三相四線制～380V±10%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：約1600mm×750mm×1690mm

四、實訓臺配置

1、公共部有：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。

2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。

3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。

網孔型維修電工考核實驗裝置,自循環虹吸實驗裝置

實驗目的：
1、演示虹吸的成因和破壞及管中壓強分布。
2、測量虹吸管真空度，并確定最大真空域，滿足供定性分析虹吸管流動的能量轉換特性。
主要配置：
虹吸管、水泵、高位水箱、低位水箱、測壓管、刻度標尺、抽氣裝置、閥門、自循環裝置、不銹鋼框架。
技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續操作。
2、虹吸管徑：φ25mm，高度：800mm。由有機玻璃制成，分布六個測壓點。
3、高位水箱容積50L,低位水箱容積70L,由有機玻璃制成。
4、采用自吸抽氣技術，啟動時可自動排除管中空氣，操作簡便。
5、測壓計為透明有機玻璃，可顯示測量各測點的真空度以及在管中的壓強分布。
6、實驗管道裝有彎管流量計，以測量流量。
7、采用低噪聲無銹蝕環保型水泵，最高揚程：12m，額定流量：15L/min，功率：120W。
8、測壓計由8根長800mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
9、實驗所用的流體-水為全循環使用設計，充分節約水資源。
