電工一體化技能工作實驗裝置,畢托管流速測量實驗裝置

一、技術性能：

1、工作電源:三相五線制AC380V土5%  50Hz
2、安全保護:漏電保護(動作電流≤30mA)過流保護，熔斷器保護；
3、額定功率:≤2KW；
4、環境溫度:-10℃~40℃；
5、相對濕度:≤85%；

二、配置技術參數:
1、桌身部分:采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2、桌面部分:采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。

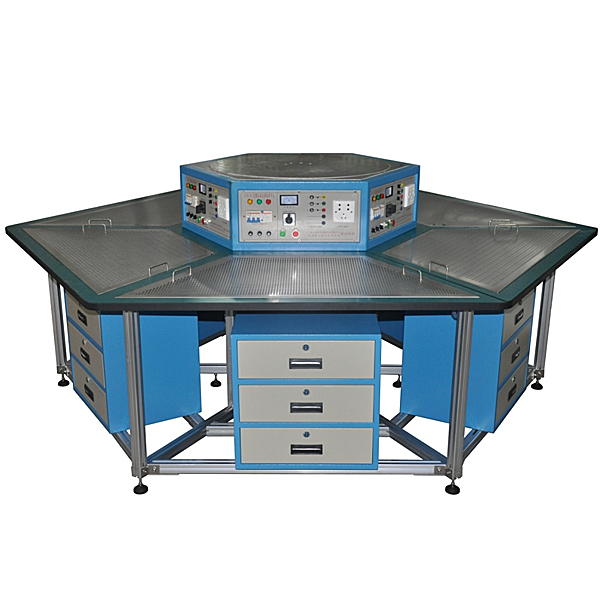

3、實訓屏部分:整體采用鋼架式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號標識清晰且經久耐用。
整個控制屏由六工位組成，每個工位均設有啟動、停止按鈕控制電源的輸出，并設有急停按鈕，電源輸出有短路保護。同時設有450V指針式交流電壓表一只，通過波段開關切換指示電源輸入的三相線電壓。
4、多功能網板部分:多功能網孔板采用網版式設計，主體采用1.5mm厚的拉絲不銹鋼板加工成型，采用5X10mm孔加工，配合固定膠粒卡子，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。

電工一體化技能工作實驗裝置,畢托管流速測量實驗裝置

技術參數：
1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、采用低噪聲靜音環保型水泵，最高揚程：10m，額定流量：12L/min，功率：90W。
3、實驗水箱容積30L透明有機玻璃材質，帶有穩壓溢流口，恒壓供水箱設有水位調節機構，以改變實驗流速的大小；可測量畢托管壓差值和淹沒孔口上下游壓差值。
4、計量水箱：容積10L透明有機玻璃制作，帶計量刻度。
5、蓄水箱，500×400×400mm，材質PVC板。
6、測壓計由4根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
7、實驗流量：0～200ml/s ，畢托管適用范圍20～200cm/s，實驗流速范圍100～200cm/s。
8、實驗所用的流體-水為全循環使用設計，充分節約水資源。
9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
10、外形尺寸：1500×500×1550mm（長×寬×高），可移動式設計，帶腳輪及禁錮腳。
11、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
