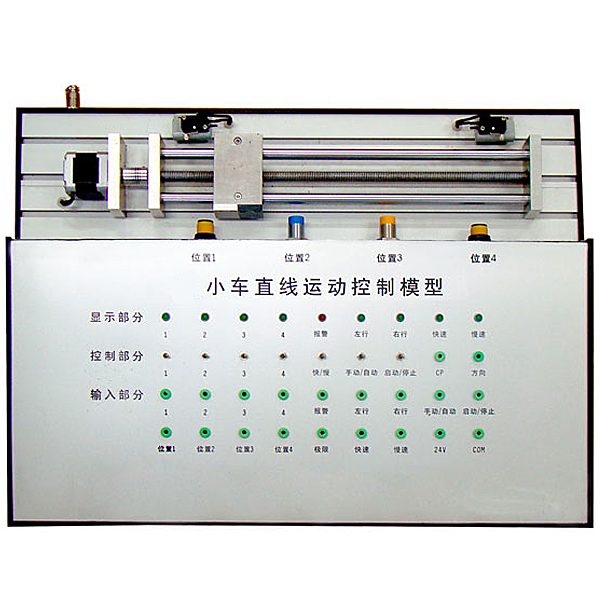

直線小車運動控制實驗裝置,基礎零件測繪實驗臺

注：單獨配置plc、變頻器，也可配合PLC變頻調速實訓裝置使用

概述

是一套工業自動化生產線小車運動控制過程的縮微模型，采用步進電機滾珠絲杠傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，采用步進電機控制高質量驅動方案，有力保證系統穩定、精密和快捷響應能力。行程范圍400MM，裝有金屬感應（NPN）、霍爾（NPN）、光電傳感器（NPN）反饋控制，能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計。

技術參數

電源：單相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm

設備結構：

步進電機控制實訓模型臺架為金屬結構，實訓考核裝置模塊的I/O 端子、各常用模塊與的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

實訓項目：

1．機電設備的安裝與調試
（1）傳動裝置同軸度的調整
（2）滾珠絲杠的安裝與調整
（3）搬運設備安裝與調試
2．電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
（2）電動機控制電路的連接與程序編寫

直線小車運動控制實驗裝置,基礎零件測繪實驗臺

功能：
1、機構組裝訓練；
2、機構零件尺寸測量訓練；
3、機構裝配圖繪制訓練；
4、機構零件圖繪制訓練；
產品參數
1、產品材質：鋁合金精制，采用數控機床精加工并經陽極氧化工藝制作（不接受翻砂粗制工藝），各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋；
2、為方便安全測繪箱子尺寸：約365×265×120mm
3、詳細配置：
標準件測繪 螺絲、螺栓，軸的尺寸公差與極限 軸、套類，孔的尺寸公差與極限，配合精度 支架、端蓋類二維工程圖，誤差認識理論。
職業技能綜合集成訓練虛擬仿真系統：
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）
