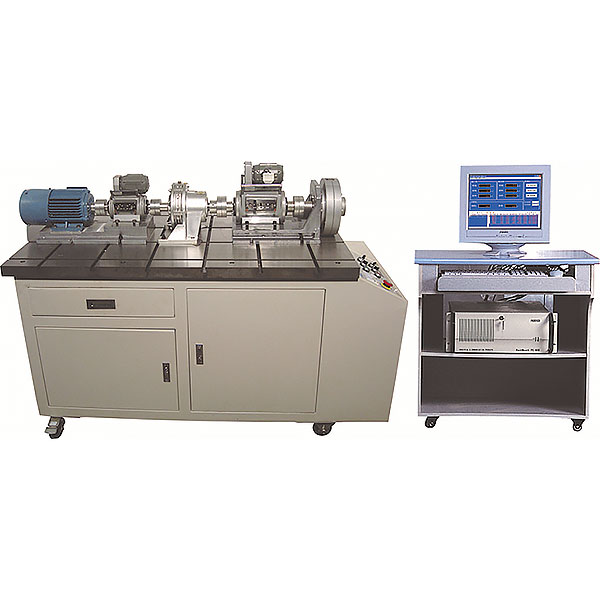

機械傳動性能參數測試實驗臺,輪系創新組合實驗裝置

采用模塊化的結構，柔性好，變型功能及綜合性強，機械傳動方案優化綜合檢測實驗臺是一種開放式的新型機械設計綜合試驗裝置，具有真實的工程背景，而非模型或簡單的玩具性實驗裝置。本試驗臺模塊化主要庫件的結構、性能及精度既可用于教學實驗，亦可用于科研實驗，實現一機多用、資源共享，提高設備使用效率。機械傳動方案創意組合及參數分析實驗臺在教學實驗中，著重對**綜合實驗素質的培養，可實現對**進行包括實驗方案的創意設計、實驗裝置的設計、搭接、組裝及調試、實驗測試方法的選擇及應用、實驗操作規程的制定、實驗數據測試、實驗結果分析及實驗裝置結構簡圖的繪制等工程實驗技能的培養與訓練，打破了傳統機械設計課程實驗的以驗證性實驗為主的單一化模式，為培養機械綜合實驗素質以及有驗證性向實驗與理論相結合模式轉化提供了裝備條件，是適于培養機械創新能力及工程實踐能力的理想的新型實驗裝置。
一、主要技術參數：
    1、交流變頻電機功率：550W；
    2、磁粉制動器加載范圍：0-50N·m；
    3、最大中心高：178mm；
    4、轉矩轉速傳感器一個：額定轉矩10N·m,轉速范圍0 – 6000r/min；精度均為0.1％；
         轉矩轉速傳感器一個：額定轉矩50N·m,轉速范圍0 – 6000r/min；精度均為0.1％；
    5、變頻控制器調速范圍：0-1500r/min，調速精度：0.1％；
    6、外形尺寸：1200×780×1050mm；
    7、重量：300kg 。

機械傳動性能參數測試實驗臺,輪系創新組合實驗裝置

實驗項目：
1、輪系運動方案設計與分析；
2、輪系拼裝實訓：
2K-H行星輪系16種；
2K-H型差動輪系24種；
3K周轉輪系1種；
定軸輪系1種；
復合輪系2種；
運動分解、合成2種等總46種。
3、輪系結構分析：對給定的輪系進行結構分析，計算其自由度、傳動比
4、輪系虛擬裝配與仿真實驗。
1. 能完成運動副的拼接、拆卸（爆炸）的演示。并配有相應的運動副簡圖及文字說明；
2.能完成45種輪系機構的形象逼真三維運動演示；機構虛擬裝配，機構的自動裝配和拆卸分解過程，通過對各種輪系機構在虛擬軟件中的模擬運動演示，增加對機構動特點及其結構運動多樣性等問題初步的理解
基本結構：
1、實驗臺為45#鋼制，表面鍍硬鉻；X調節距離980mm，Y調節距離530mm，Z調節距離100-180mm；外形尺寸1180×360×660mm。
2、零件存放箱 機架材料：2mm厚冷軋鋼板 表面處理：噴塑 外形尺寸：620×320×170mm
