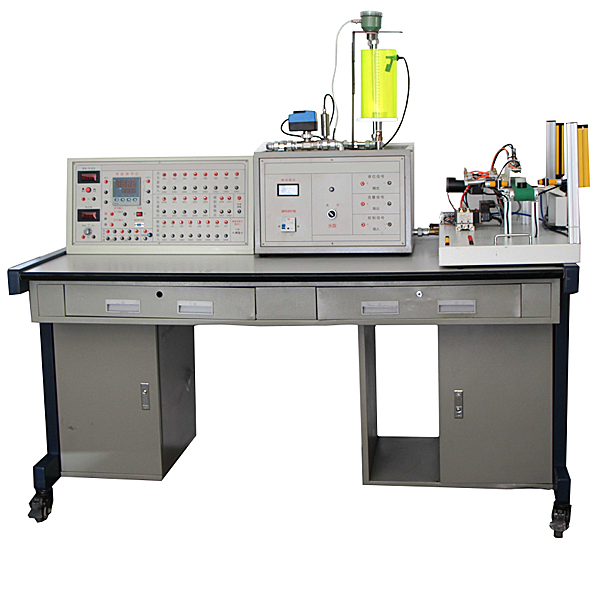

工業傳感器檢測創新實訓臺,機械傳動創意組合實驗臺

1、主控臺部分

1）控制屏

提供高穩定的±15V、＋5V、±2V~±10V可調、＋2V~＋24V可調八種直流穩壓電源；主控臺面板上還裝有電壓、頻率、轉速顯示。 音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；1.交流電源AC220V，帶漏電保護器；直流穩壓電源：+24V/1A、±12V/1A、±5V；數字直流電壓表：量程0～20V，分200mV、2V、20V三檔，精度0.5級頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm

3）變送器掛箱

1.電荷放大器；量程：102pc、103pc兩檔可調，最大輸出電壓：10V/5mA；

2.輸出增益：10mV/uint、100mV/uint兩檔可調，與壓電加速度傳感器配套使用；

3.軸向位移變送器：量程：-4～6mm，電流輸出：4～20mA，準確度：±0.5%（25℃）；頻率響應：2～5kHz，系統溫漂：±0.1%/℃，電源：24VDC；

4.壓力儀表：采用24位A/D轉換器，雙5位高亮度紅色LED顯示，測量精度：±0.2%F.S±1個字；帶RS232通信，與S型拉壓力傳感器配套使用

4） 數據采集卡掛箱

1.  高速USB數據采集卡，采集卡支持最大采樣頻率為400kHz，12位A/D轉換

2.8路模擬量輸入，2通道模擬量輸出，信號輸出范圍：－5V～＋5V電壓信號

信號輸出接口：標準BNC接口16通道開關量輸入，16通道開關量輸入；輸出方式：集電極開路輸出；最大輸出電流：0.5A 5路開關量輸出；

3.  配套軟件，可實現物 料分揀的自動控制、多功能轉子的測量、液位流量測量、位移測量、溫度測量控制

4.  上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。上位機驅動程序有Labview該設備可承擔學生畢業設計指導教師可以依據實驗條件，鼓勵學生進行創新設計；同時開放實驗室，使實驗室面向全校學生，使其成為學生畢業設計的一個基地；并為學生做相關課題提供實驗條件。

5） 材料分揀模型

1.直流減速電機，轉速：20rpm,電源DC24V；

2.電磁閥1個，氣缸4個，磁性開關4個；

工業傳感器檢測創新實訓臺,機械傳動創意組合實驗臺

一、實驗項目：
1、典型機械傳動裝配實訓及性能測試實驗。
2、新型機械傳動裝置裝配實訓及性能測試實驗。
3、傳動系統組合裝配實訓及性能測試實驗。
4、機械傳動方案優化設計性實驗。
5、機械傳動創意組合設計性實驗。
單級傳動項目7種；兩級傳動項目42種；三級傳動項目210種；四級傳動方案，合計259。
二、基本結構：工作平臺機械部分由平板、機柜和各傳動模塊組成；傳動模塊由電機、磁粉加載器、軸承支座、直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、園錐齒輪傳動、蝸桿傳動、V型帶傳動、同步帶傳動和滾子鏈傳動等十大模塊構成，機柜使用優質冷軋鋼板經鈑金制成；平板采用優質的45鋼制造，平板上根據各傳動模塊的組成需要，銑制連接用的T型槽，電機采用直流伺服電動機，電機通過軸承座連接，安裝在平板上；用磁粉制動器作為加載器，它也采用軸承座安裝在平板上。
1、主要零部件：
（1）900×480mm平板（帶機柜）：1套；
（2）電機組件：1套；
（3）制動器組件：1套；
（4）軸承支座組件：2套；
（5）直齒圓柱齒輪傳動組件：1套；
（6）斜齒輪傳動組件：1套；
（7）圓錐齒輪傳動組件：1套；
（8）蝸桿傳動組件：1套；
（9）帶傳動組件：1套；
（10）同步帶傳動組件：1套；
（11）滾子鏈傳動組件：1套；
（12）半聯軸器：4個；
（13）Ø14×30mm彈性柱銷：12個（與聯軸器相配）；
