表面粗糙度對比測試實驗臺,泵-缸驅動閉式液壓實訓臺

公差配合與技術測量是機械類專業非常重要的-一門技術基礎課、技能課和應用課。是機械零件設計圖樣上的一項重要技術要求，更是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。
本系列裝置以設計工程師對精度設計的實際要求為標準，結合實際教學情況和教學對象條件為前提，精心.研制了一套理論與實際相結合的教學產品。適用于全日制普通高中、職工中學、職業中學、高職及本科院校機電類專業的零件設計與檢測、檢驗教學。
訓練項目
訓練一:外圓車削表面粗糙度對比檢測
訓練二:端面銑表面粗糙度對比檢測
訓練三:刨削表面粗糙度對比檢測
訓練四:平面磨削表面粗糙度對比檢測
基本配置
實訓箱:

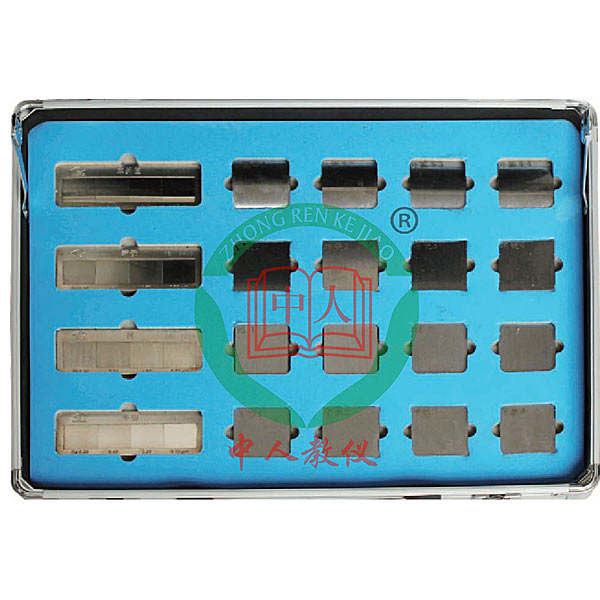

箱體采用優質的鋁合金型材，具有結構堅固、外形美觀，內襯為開模成型防震材料，能夠有效保護產品免受損壞，外形尺寸: 400*320* 100mm;
組件(對象) :
外圓車削表面粗糙度對比零件1套、端面銑表面粗糙度對比零件1套、刨削表面粗精度對比零件1套、平面磨削表面粗糙度對比零件1套等組成;
配套資料:
外圓車削表面粗糙度對比樣塊1套、端面銑表面粗糙度對比樣塊1套、刨削表面粗糙度對比樣塊1套、平面磨削表面粗糙度對比樣塊1套;教學資料等;
職業技能綜合集成訓練虛擬仿真系統：
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）

表面粗糙度對比測試實驗臺,泵-缸驅動閉式液壓實訓臺

一 、實驗臺簡介：
泵-缸驅動閉式液壓系統采用閉式泵對油缸進行控制，它包含主回路和補油回路，主回路和補油回路之間通過管路連接，具有低能耗、小噪聲、減小廢油處理對環境的污染。用無節流損失的泵控技術，通過改變泵轉速或排量，使泵輸出流量和壓力與負載要求完全匹配。
二、特點：
1、泵-缸驅動閉式液壓系統包含主回路和補油回路，主回路和補油回路之間通過管路連接。
2、主回路包含為變量閉式柱塞泵，控制閥，雙作用對稱雙出桿液壓缸，壓力傳感器，位移傳感器，力傳感器，流量傳感器等，變量閉式柱塞泵與液壓缸通過硬式管路連接形成循環回路，油缸與安全閥之間設置控制閥
3、補油回路包含有油箱，補油泵，過濾器，蓄能器，安全閥，壓力傳感器，流量傳感器等。
4、實驗臺為上下兩層整體式，油箱下置，操作平臺上置，由鑄鐵T型平板構成。
三、技術參數：
1）輸入電源電壓：三線五線AC380V±10% 50Hz；
2）模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
3）控制電壓：安全控制電壓——DC24V；
4）使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）產品尺寸：長×寬×高=待定
6）總功率：<=5kW；
7）額定壓力：<=7MPa；
8）凈重：約為295kg；
9）液壓泵組部件：（雙泵組）
系統額定工作壓力：7MPa
（1）電機—泵裝置（2臺）
A、變量閉式柱塞泵：公稱排量10ml/r，額定壓力：10MPa
變量閉式柱塞泵驅動電機：三相交流電,變頻，帶轉速傳感器，功率2.2kW，轉速1450r/min；
