直流電機裝配實驗裝置,平流式加壓氣浮實訓臺

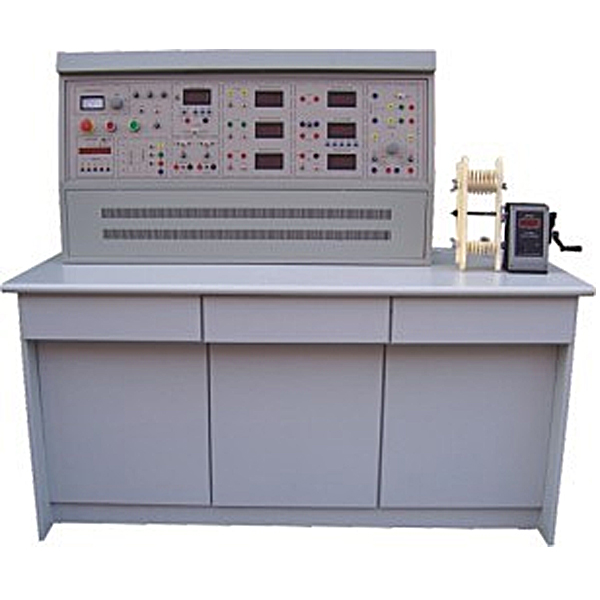

ZRDJZP-02型電機裝配技能實訓裝置本裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《國家職業資格培訓教程―常用電機裝配工》（初級）為指導依據，為了推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機裝配工職業基礎知識、工藝準備、加工與裝配、檢測工作等方面的技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定的考核裝置。

一、裝置特點

1、實訓裝置采用模塊化的方式，進行技能訓練

2、該實訓裝置配備相應的電機裝配工具及儀器

3、控制屏采用實中臺結構，將測量?jī)x器固定于控制屏上

4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備

5、具有漏電壓、漏電流保護裝置、儀器超量稱保護裝置，安全符合國家標準

二、技術性能

1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：環境溫度范圍為-10～＋40℃  相對溫度＜85%（25℃）

3、裝置容量：＜3KVA

4、重    量：100kg

5、外形尺寸：1300mm×750mm×1250mm

三、裝置配備

1、電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板

2、實訓桌

實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。

直流電機裝配實驗裝置,平流式加壓氣浮實訓臺

一、實驗?zāi)康模?/span>

氣浮實驗是研究比重近于1或小于1的懸浮顆粒與氣泡粘附上升。

通過本實驗，希望達到下述目的：

1、進一步了解和掌握氣浮凈水方法的原理及工藝流程；

2、掌握氣浮法設計參數“氣-固比”及“釋氣量”的測定方法及整個實驗的操作技術。

二、主要技術指標及參數：

1、環境溫度：5℃～40℃

2、處理水量0.3m3/h，

3、處理效率：懸浮物去除率達95%以上。
4、溶氣系統：溶氣壓力0.3~0.5MPa，

5、氣泡顆粒大小直徑為20-30μm ，

6、含氣體積比≥3%，

7、釋氣量與飽和值比＞0.9。

8、回流比30%

9、溶氣罐參數為；Ø100×800mm、304不銹鋼材質、工作壓力0.3-0.5Mpa（可調）、容積13L；

10、設計進、出水、濁度等：

進水: 濁度：50°～100°             出水：5°～15°

進水: 顆粒雜質：20～80mg/L        出水：2～8 mg/L

進水: pH       6～9                出水：6～9

11、裝置外形尺寸：長×寬=1200mm×400mm×1700mm、

12、工作電源：AC220V±10%、50Hz，單相三線制，功率1800W，安全保護：具有接地保護、漏電保護、過流保護；

三、主要配置：

1、平流式氣浮池：透明有機玻璃材質、厚度10mm，包含絮凝反應室、氣浮反應室、泥水分離室。

2、電機刮渣系統裝置1套（功率25W、轉速150rpm）、304不銹鋼攪拌槳1套。

3、防腐蝕進水泵1臺（額定流量0.6m3/h，揚程5m, 功率20W）、

4、自吸式氣液混合泵1臺：流量1m3/h、揚程40m、轉速2900r/min、功率0.9KW。

5、空氣壓縮機1臺（電源 220V、功率550W、排氣量36L/min，壓力0.4-0.8MPa；氣量容積30L）、

6、304不銹鋼溶氣罐1套、Ø100×800mm、工作壓力0.3-0.5Mpa（可調）、容積13L；
