電力系統綜合自動化實驗裝置,泵管閥實訓裝置

一、 概 述

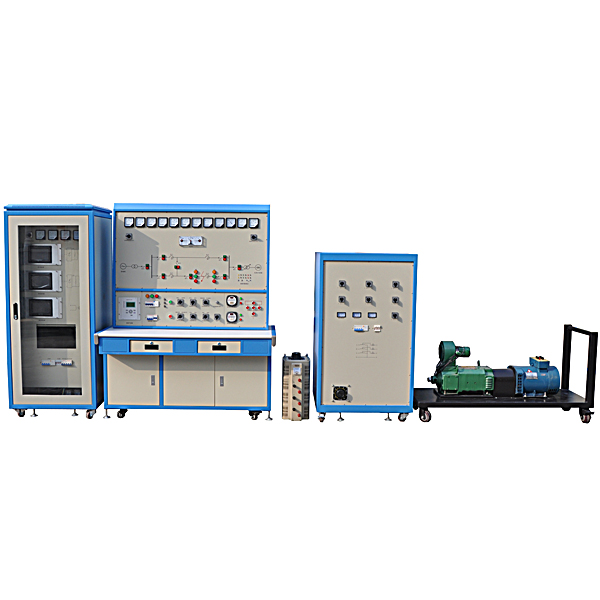

該平臺由五部分組成：同步發電機組、機組控制柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。對發電廠中常用的自動裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行操作、測試和試驗。裝置采用固定式結構。本實訓平臺適用于高校、中專、技校電力、電氣、自動化類各專業相關課程的實訓與實驗，也可用于電力行業對從事發電人員的培訓。

二、 特 點

1、多功能一體化綜合型實驗裝置，充分展示現代電能發電、并網、傳輸全過程。

2、實驗平臺主要設備：實驗臺、控制柜、發電機組、三相可調負載等。

3、控制柜包括三大部分：微機準同期裝置、微機勵磁裝置、微機調速裝置。

4、可開展完整的電力實驗內容：發電機組的起動與動轉、同步發電機勵磁控制、同步發電機準同期并列運行、系統穩定性實驗、單機帶負荷實驗、系統并網實驗等多達二十幾類實驗。

5、微機裝置人機交互界面采用大容量，高清晰的7吋彩色觸摸屏，能實時顯示系統的電壓、電流、頻率、無功等各項電氣參數，全觸摸屏參數設置與指令操作，人機友好互動，可菜單中文顯示，圖文并茂。

6、微機裝置采用DSP+CPLD高端芯片：為滿足實驗平臺控制系統的需要，采用高性能、高精度工業控制32位定點DSP控制器，用軟件實現數據處理，功能更強大，算法更靈活，能夠滿足大計算量、運算速度高的要求；CPLD是一種復雜可編程邏輯器件，采用計算機輔助設計技術把設計生成的數據文件配置進芯片內部的靜態數據存儲器（SPAM）來完成，具有可重復編程性，可以靈活配置硬件邏輯電路，降低了PCB板的空間和復雜度，提高運行可靠性。將DSP+CPLD結合并應用于實驗平臺控制中，加以改進的控制算法和硬件結構，使整個控制系統達到快速性、精確性和穩定性的要求。

7、人工智能與自適應PID控制：為實現發電機轉速及輸出電壓的精確、平穩、安全的調節，消除控制過程中的振蕩現象，本裝置將常規PID控制器與自校正算法相結合并利用人工智能系統使其在系統狀態變化的每一時刻自動調節PID參數，讓控制過程時刻處于最優狀態。

8、模塊化插接式控制器：核心控制器采用模塊化插接式設計，主控單元、AD、DA、數字IO、顯示等單元相互獨立模塊化，各模塊通過總線進行連接，保證控制系統的可靠性、靈活性和可維護性。

電力系統綜合自動化實驗裝置,泵管閥實訓裝置

一、產品概述
泵站系統運行與維護是從事泵站機械設備、電氣設備及計算機監控系統的檢查、操作、巡視、處理運行中出現的各種情況和各種問題處理人員，本實訓平臺以泵站系統內常見泵管閥的拆裝、調試、運行與維護為主要切入點。技術平臺包含泵管閥拆裝維護技術、電氣自動化技術、在線監測技術、節能技術以及安全技術等，全方面地展現了泵站系統液體輸送的運行機制，有助于學生加深對理論知識的理解，深化泵站系統的認知，培養良好的工程素質和實踐能力，提升綜合職業能力，不僅可以作為競賽操作平臺，還可滿足各職業院校環境工程、環境科學、建筑環境與設備工程、市政工程、水利工程等相關專業的平常的實訓教學。
二、產品特點
1.底部托盤采用至少2mm厚不銹鋼板制作；主體框架采用至少45mm×45mm鋁合金型材搭建；有機玻璃器件采用至少10mm厚淺藍色有機玻璃制作；主體管道采用DN40的透明PVC管，裝置底部裝有水平調節輪。
2.平臺依據工程教學實踐目標設計，通過泵、管、閥的拆裝與維護實訓，著重訓練學生的創新思維和實際動手能力。
3.平臺既可對泵、管、閥進行拆裝維護，也可整機調試運行；配有調速攪拌機，可自行配置污水；帶有觸摸屏，操控方便，且運行流程可視化；氣動閥門均有開關到位反饋，明確閥門狀態；通過調節變頻器參數，精確控制水泵出水流量。
4.配有單獨的電源控制柜系統，并采用工業級的電氣元件，確保設備的用電安全；配套可懸掛式安全標語警示牌，防止他人誤合閘。具有漏電壓、漏電流保護裝置，安全符合國家標準。
