防爆電器安裝技能實驗裝置,便攜式機械傳動組合實驗裝置

一、概 述

針對防爆電氣相關儀器及特點，完成對防爆電氣設備的使用、安裝、接線、故障排除等能力的考察。

二、裝置特點：

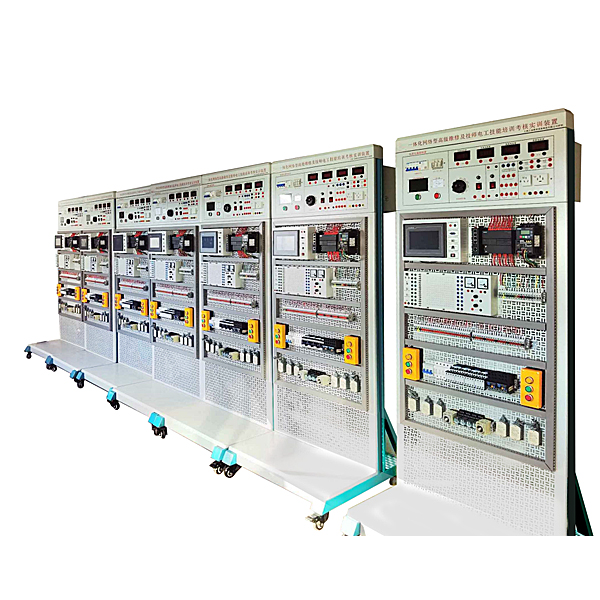

1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.操作臺只需三相四線的交流電源，即可投入使用；

3.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

三、技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.5KVA

4.重    量：100Kg

5.外形尺寸：框架：800×600×1900mm

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基本配置及功能

(一) DW01電源、儀器控制屏
    控制屏為鐵質雙層亞光密紋噴塑結構，鋼制質面板。為實驗提供交流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、交、直流電源
 (1) 直流穩壓電源：24V/5A一路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
 (2) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表

防爆電器安裝技能實驗裝置,便攜式機械傳動組合實驗裝置

一、產品概述
該實驗臺用于高等學校機械類專業開設“機械系統傳動方案創新組合設計分析實驗”，以培養學生綜合設計能力、創新能力和工程實踐能力為基本價值取向的新型現代實驗設備。該實驗臺運用全新的創新設計理念，將機械傳動裝置分成若干模塊，可根據實驗教學要求，進行多樣化選擇、拼裝和測試，變型功能強，是智能化的綜合性實驗設備。
二、機械創新組合實驗平臺實驗項目:
1、機械系統傳動方案設計 2、機械系統拼裝實訓 3、機械系統運動分析 4、機械系統創新組合的分析
三、實驗內容
1、機械系統傳動方案設計：（1）傳動類型的選擇（2）傳動順序的安排（3）傳動比的分配（4）特性參數的計算
2、機械系統拼裝實訓：
（1）典型單級機械傳動傳動方案拼裝實驗：V 帶傳動 滾子鏈傳動 圓柱齒輪傳動 圓錐齒輪傳動、蝸桿蝸輪（上置式）傳動 蝸桿蝸輪（下置式）傳動、槽輪機構傳動 單十字萬向聯軸器傳動
（2）典型多級機械傳動傳動方案拼裝實驗：變速器傳動（參照CA6132 精密車床九速變速器設計）。
（3）典型多級機械傳動傳動方案組合及創新實驗：錐齒輪—變速器—鏈—槽輪組合傳動、變速器—帶組合傳動、鏈—槽輪組合傳動、帶—鏈—槽輪組合傳動、錐齒輪—槽輪—帶組合傳動、錐齒輪—槽輪—鏈組合傳動、帶—槽輪組合傳動、鏈—槽輪組合傳動等。
3、機械系統運動分析：機械傳動原理與特點分析、機械系統穩定運行條件分析
4、機械系統創新組合的分析：對比分析不同組合傳動的特點
五、機械創新組合實驗平臺主要配置及技術參數如下：
1.箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便。
2.裝拆工具1套。
3.實驗箱外形尺寸：520mm×390mm×150mm（誤差≤±10%）。
