曲柄滑塊測試實訓臺,儀表系統示教實訓臺

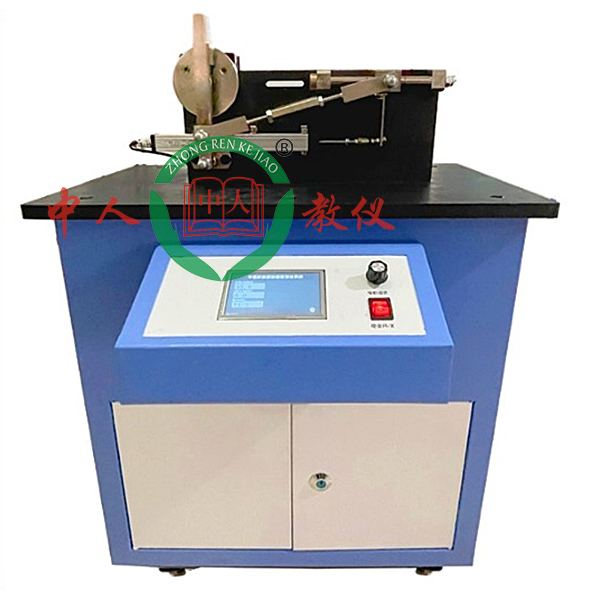

該實驗臺完全以《機械原理》教科書中實例一牛頭刨床機構進行實物模擬仿真，可作牛頭刨床機構速度、加速度仿真和實測實驗，及速度波動調節實驗。所做仿真和實測曲線與教科書中實例完全一致。加深學生對平面機構速度分析和速度波動調節兩章內容的理解。
該實驗配置適應高速動態參數采集的AD卡和采用微電腦控制進行數據處理并打印實驗結果，使學生掌握現代動態參數測試技術。
一、 實驗內容
1. 平面機構運動分析實驗
2. 機械系統動力學仿真實驗
3. 機械系統速度波動調節實驗
二、 主要技術參數
1、電機功率：90W
2、調速0～280轉/分
3 、光柵角位移傳感器：1000柵
4、直線位移傳感器：160L
5、外型尺寸：600×380×460mm
6、重量：45Kg
三、 性能特點
1. 該實驗臺有負載器，可完全模擬牛頭刨床刨刀的受力情況－正行程作用恒定載荷，反行程空載。
2. 該實驗臺為綜合實驗臺，即可作平面機構運動分析實驗，又可作機械系統動力學測試仿真實驗和速度波動調節實驗
3. 該實驗臺裝有大小飛輪各一個，可通過不加飛輪和更換飛輪，比較速度波動調節效果
4. 配套的計算機測試仿真軟件，可分析從動件與主動件之間的運動關系，和求解在負載作用下主動件真實運動規律，并作出運動仿真和實測曲線
5. 該實驗臺配制適應高速動態參數采集的AD卡，測試精度高，速度快且穩定。

曲柄滑塊測試實訓臺,儀表系統示教實訓臺

一、產品簡介
該設備采用 汽車儀表系統實物為基礎，充分展示汽車儀表系統的組成結構和工作過程。
適用于學校對汽車儀表系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車電子儀表系統，充分展示汽車電子儀表系統的組成結構。
操縱與儀表系統相連接的各種傳感器、開關，模擬儀表信號源的工作，可真實演示汽車儀表系統的工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車電子儀表系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電子儀表系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
6.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
