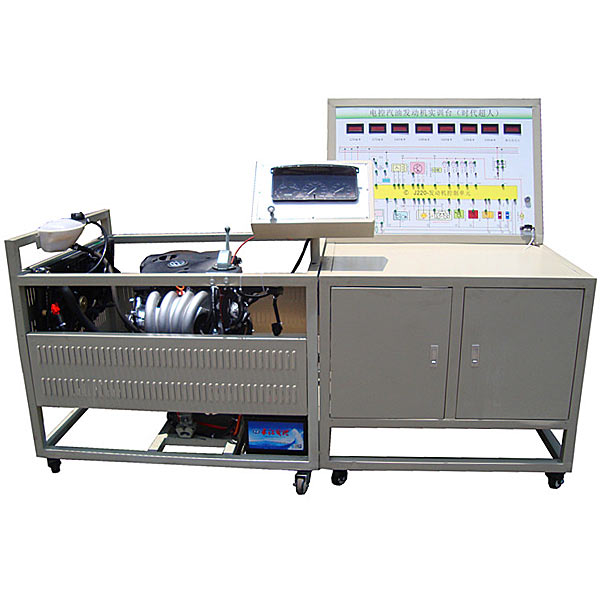

發動機故障診斷與排除考核實訓臺,輕便型液壓傳動實驗臺

一、產品簡介
該設備采用電控汽油發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
發動機可進行起動、加速、減速等正常工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。

二．功能特點
1.真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2.實訓臺由發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
3.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
6.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速等參數變化；
7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓臺配備有電源總開關、防護保護裝置。
9.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
10.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。

發動機故障診斷與排除考核實訓臺,輕便型液壓傳動實驗臺

滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。
一、主要技術參數
①實驗工作臺
實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。
工作臺尺寸：長×寬×高=1500mm×850mm×1800mm  (其包裝后約270kg)
設備整體運行過程中，噪音不高于60分貝（1.5米遠）。
②液壓泵站
泵站額定工作壓力：2.5Mpa。（工作壓力0.5-1MPa）
⑴. 電機—泵裝置（1臺）
齒輪泵-電機1臺：采用內軸一體式安裝，結構緊湊，噪音低
齒輪泵：單向，輸出排量6L/min
電機：三相交流電壓，功率0.37kw，轉速1450r/min；
⑵. 油箱：公稱容積30L；附有液位、油溫指示計，吸油、回油過濾裝置，安全閥等
⑶.流量計：精度0.01L/min，含顯示儀表。壓力表：0-2.5MPa。
③常用液壓元件
1.各種液壓閥，液壓缸采用透明工藝加工而成，承受的最高壓力2.0MPa。。配置詳見配置清單。
2.每個液壓元件均配有過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。
3.油路搭接采用自封式快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
④虛擬仿真實訓軟件
液壓氣壓傳動設計與控制虛擬仿真軟件
本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，界面設有首頁、幫助、全屏、元件認知、回路搭建、關鍵元件測試、典型系統測試界面。
