汽車起動系統理論和維修實訓裝置,農機制動系統解剖實驗裝置

一、產品簡介

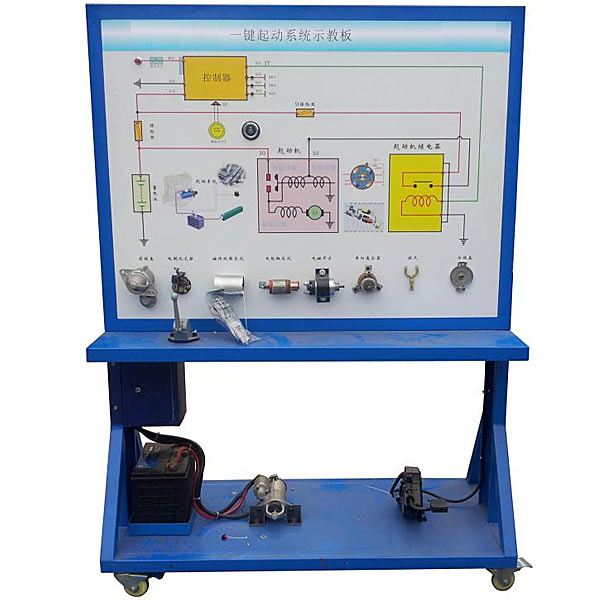

設備采用汽車起動系統實物為基礎，充分展示汽車起動系統的組成結構和工作過程。
適用于學校對汽車起動系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的起動系統，充分展示汽車起動系統的組成結構。
2.操縱起動開關，起動馬達工作，真實演示汽車起動系統的工作過程。通過面板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。
3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。
4.示教板面板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。
5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
7.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。

汽車起動系統理論和維修實訓裝置,農機制動系統解剖實驗裝置

一、功能特點

1.采用完整的翻新250拖拉機制動系統(包含車架,前后橋等)為基礎，學員通過觀察系統的外部構造和進行實訓臺運行實習，可分析制動系統，可理解制動系統的工作原理及其工作過程。

2.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。

3.適用于各類學校的拖拉機制動系統理論與維修實訓教學需要，完全滿足對拖拉機制動系統結構展示、工作模擬、拆裝實訓等教學功能。

本實驗設備功能齊全、操作方便、安全可靠。

二、技術規格

外形尺寸：約2000×1400×1200mm(長×寬×高)

外接電源：交流220V±10% 50Hz

工作溫度：-40℃～+50℃

顏色：白

鋼管：50*50*3mm

移動腳輪：200*100mm
