液位溫度綜合PLC控制實驗臺,雙片多簧式離合器運行實驗臺

注：可單獨配置plc、變頻器，也可配合PLC變頻調速實訓裝置使用

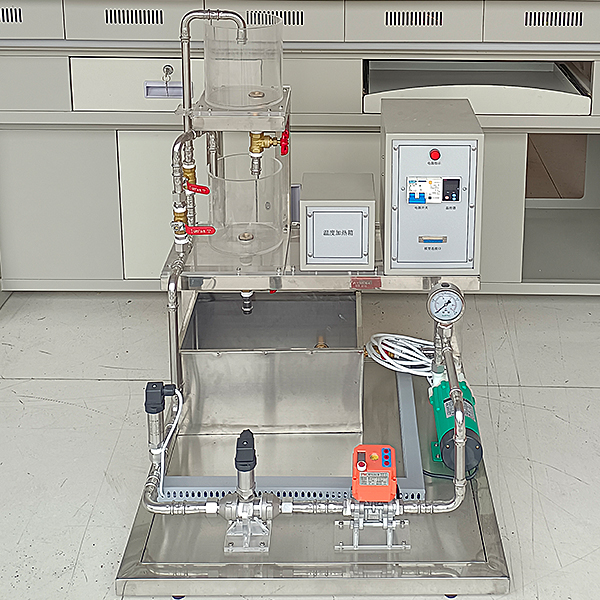

本實驗配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器等。

通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。

本裝置具有多重安全保護，提供IEC標準信號及相關測試點供PLC接入進行編程實驗。

裝置技術條件

1）輸入電源：二相三線AC220V±10％ 50Hz；

2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃)  海拔<4000m；

3）裝機容量：<0.5kVA；

4）外形尺寸：400*600*700單位mm。

液位溫度綜合PLC控制實驗臺,雙片多簧式離合器運行實驗臺

一、產品簡介
該設備采用雙片膜片彈簧液壓式離合器實物為基礎，各部件齊全，布局合理，可全面展示雙片多簧式離合器的內部結構和部件運動情況，適合于雙片多簧式離合器理論和實踐操作的教學需要。
二、功能特點
1.采用真實的雙片多簧式液壓式離合器部件，充分展示雙片多簧式液壓式離合器的內外結構。
2.手搖輸入軸，模擬發動機飛輪轉動，踏下離合器踏板，可真實演示雙片多簧式離合器的工作過程。
3.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
