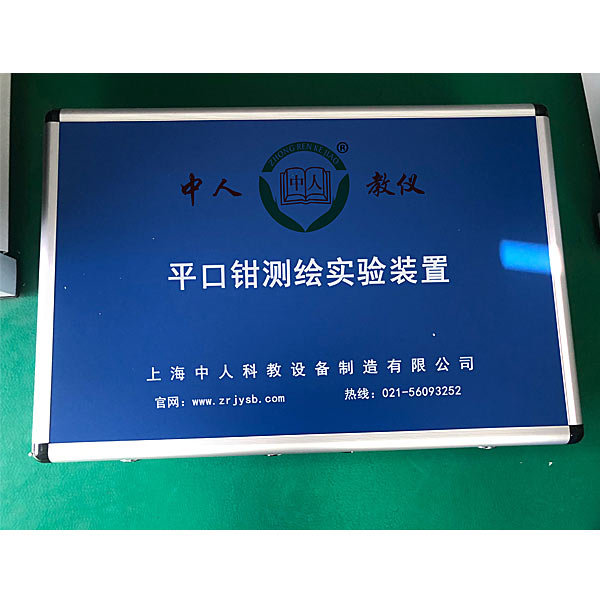

平口鉗測繪技術實驗裝置,物料分類實驗臺

功能：
1、機構組裝訓練；
2、機構零件尺寸測量訓練；
3、機構裝配圖繪制訓練；
4、機構零件圖繪制訓練；
產品參數
1、產品材質：鋁合金精制，采用數控機床精加工并經陽極氧化工藝制作（不接受翻砂粗制工藝），各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋；
2、為方便安全測繪箱子尺寸：約365×265×120mm
3、詳細配置：
固定鉗口、活動鉗口、絲杠、 絲杠螺母、標準件。
職業技能綜合集成訓練虛擬仿真系統：
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）

平口鉗測繪技術實驗裝置,物料分類實驗臺

概述

本實驗設備應包含氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置。系統應基于多種傳感器的檢測，實現對不同材質、不同顏色物體的分揀。采用全開放式布局，鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。
二、特點
1.設備裝置由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。
2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。
3.通過傳感器信號采集，plc編程，對交流電機、電磁閥、進行開關量控制、置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。
三、技術參數
1.輸入電源：單相三線~220V±10% 50Hz
2.氣源：0.2Mpa~0.55Mpa
3.工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4.實訓裝置容量：<0.5KW
四、裝置組成
1.設備裝置結構有型材底板結構
2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關、氣泵組成
3.物料傳送部分由單相交流電機及減速器和同步帶組成
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成
五、實訓項目
 1. 單相交流電機正反轉控制
2. 分揀出黑色與白色塊
3. 物料分揀系統的調試
4. 分揀出紅色與白色塊
5. 氣動控制技術應用
6. 分揀鋁質工件到任一料槽
7. 傳感器技術應用
